Tento wallbox je ve fázi veřejného testování. Řada funkcí nemusí být k dispozici, případně se nemusí chovat správně. Návody na zapojení mohou obsahovat nesprávné informace.
Napájecí stanice výrobce Safecharger od výrobce Logarex Smart Metering a.s je možné zapojit pouze skrze komunikaci RTU. Postup se skládá ze dvou kroků: nejprve je nutné fyzicky zapojit wallbox k zařízení Cubee a poté přidat wallbox do aplikace Cubee.

​
Potřebné zařízení a materiály:

  • Zařízení Cubee One nebo Cubee Air
  • Napájecí stanice výrobce Safecharger model JHE9-40032W od české firmy Logarex Smart Metering a.s
  • Kabel s koncovkami RJ45 (Ethernetový kabel)

​
Postup fyzického zapojení Safechargeru přes RTU

1

Zkontrolujte RTU baud rate a Modbus adresu

V konfiguraci wallboxu zkontrolujte, že RTU baud rate je 9600. Jedná se o výchozí hodnotu, pokud nikdy nebyla měněna, bude odpovídat této hodnotě. Modbus adresa musí být odlišná od Modbus adresy střídače.
2

U ethernetového kabelu odštípněte jednu koncovku RJ45

Druhá strana kabelu zůstává původní a později ji zapojte do Cubee One - první port zprava, viz krok 6.Příprava kabelu krok 1
3

Odstraňte izolaci asi 2 cm kolem žil kabelu

Příprava kabelu krok 2
4

Odštípněte všechny žíly v kabelu kromě bílo-modré a modré

Příprava kabelu krok 3
5

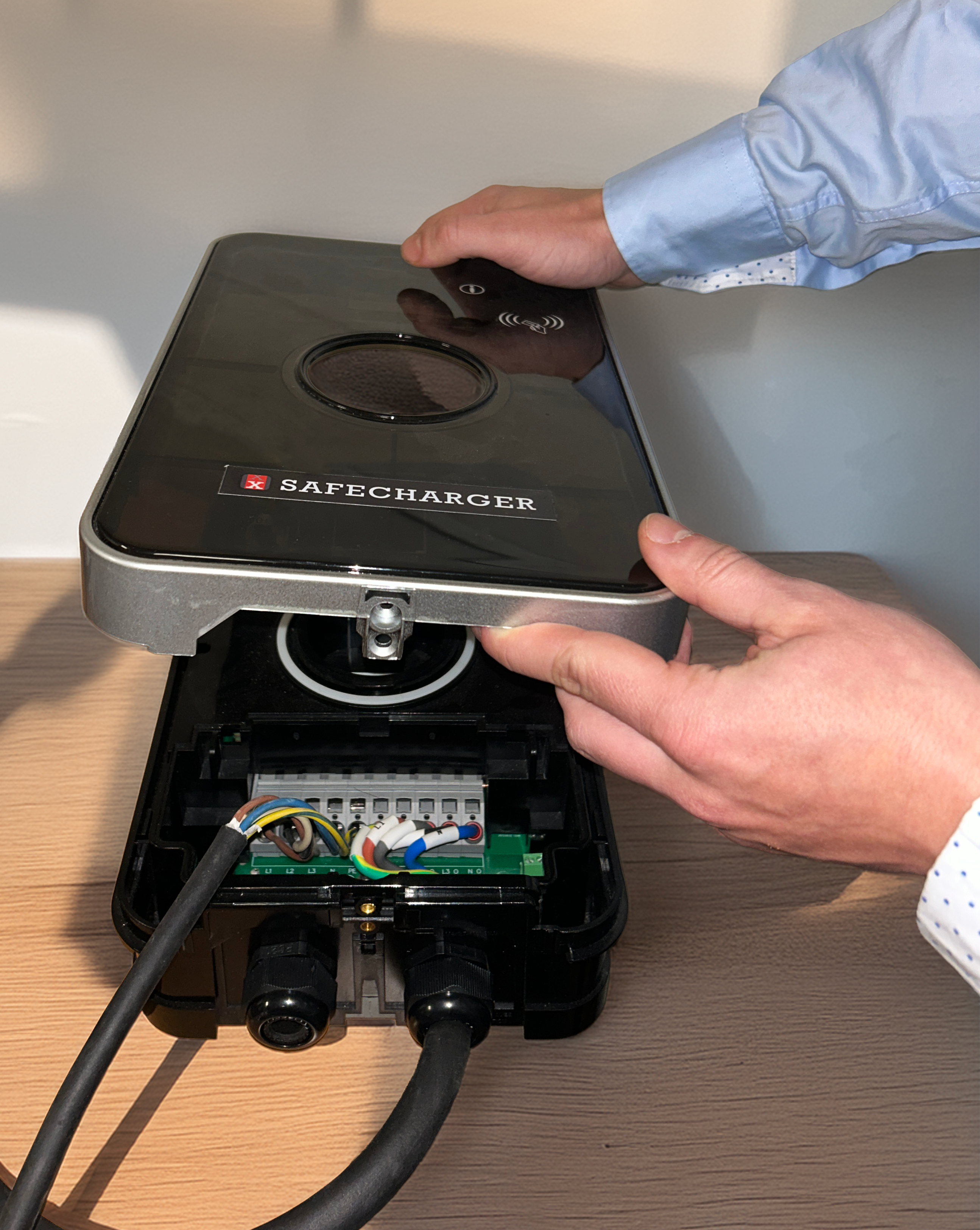

Vyjměte vrchní kryt nabíječky

Safecharger kryt
6

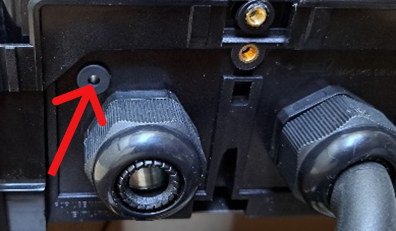

Prostrčte kabel průchodkou ve spodu nabíječky

Safecharger průchodka
7

Zapojte kabel do RS485

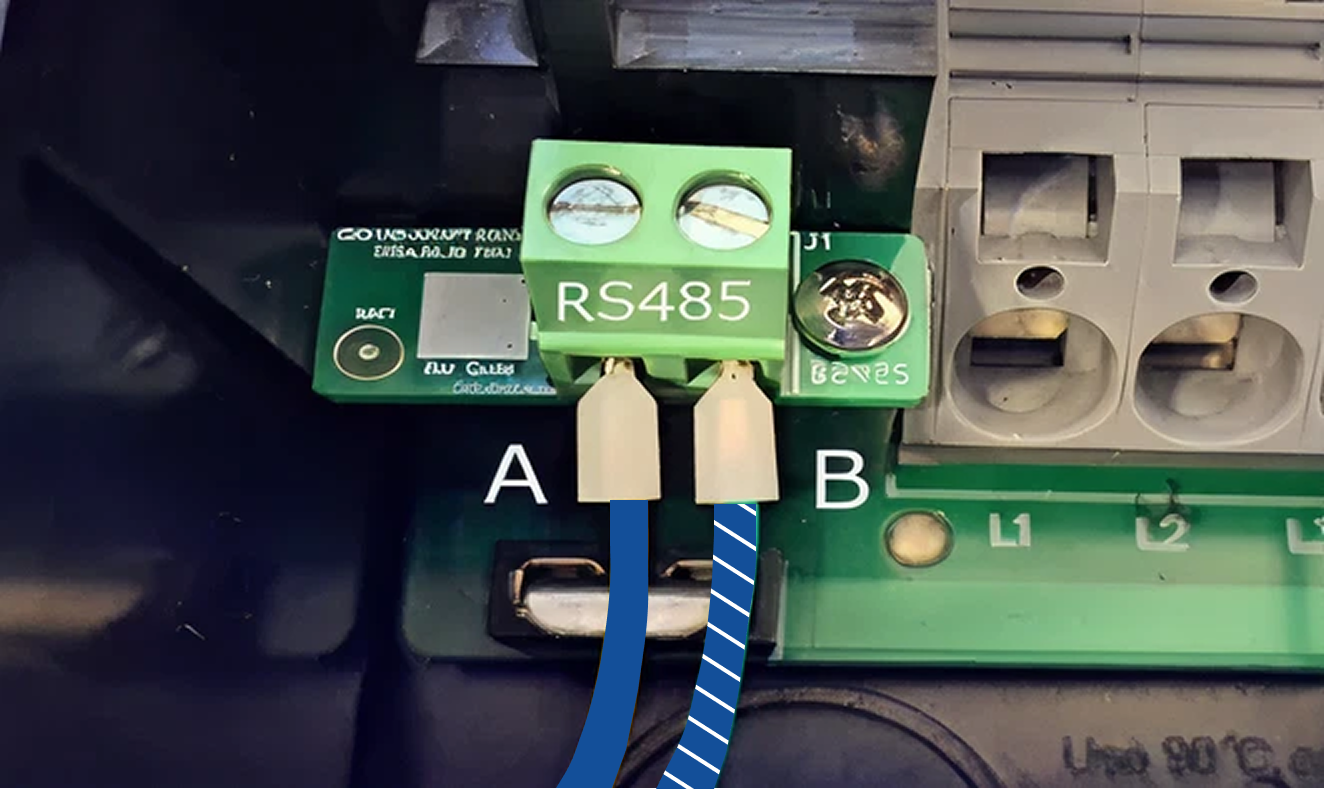

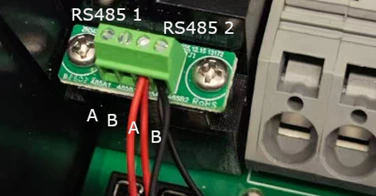

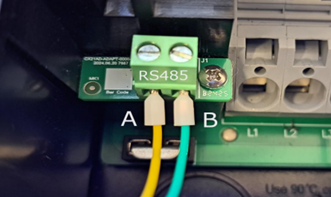

Nakrimpujte kabely do dutinek pro RS485 komunikaci. Modrý kabel vlevo na pozici A bílo-modrý na pozici B na pravé straně. Stařší verze wallboxu má pouze jednu RS485. Novější má dvě. Z nich je nutné použít tu vpravo (modrý kabel do pozice 2A a modrobílý do 2B)
Safecharger komunikace přes rs485
8

Zapojte ke Cubee

Druhý konec kabelu (bez krimpování) zapojte do Cubee One - pravý port
Cubee Right Socket

​
Postup přidání wallboxu do aplikace Cubee

Po úspěšném zapojení wallboxu do Cubee je nutné spárovat zařízení s aplikací. Tomuto postupu se věnuje článek přidat wallbox. Během přidání wallboxu do aplikace se zadává parametr “Maximální hodnota proudu”. Tento parametr je pro Safecharger 32 Ampér. Jedná se o maximálnéí hodnotu, kterou dokáže wallbox vyvinout, při zadávání je však nutné brát v potaz i velikost jističe.
