Wallboxy
Přidat wallbox
Návod, jak přidat wallbox v aplikaci Cubee
V případě, že komunikace mezi wallboxem a Cubee bude probíhat skrze RTU, nejprve fyzicky zapojde wallbox do Cubee. Na stránce Wallboxy lze najít návody na zapojení pro každý jednotlivý podporovaný model wallboxu.
Postup přidání
1
Umístění v aplikaci
V aplikaci Cubee jděte do sekce Nastavení ⮕ Zařízení třetích stran. Stiskněte bílé znaménko plus na zeleném poli v pravé spodní části obrazovky. Zobrazí se lišta s možností “Přidat zařízení”. Vyberte wallbox.
2

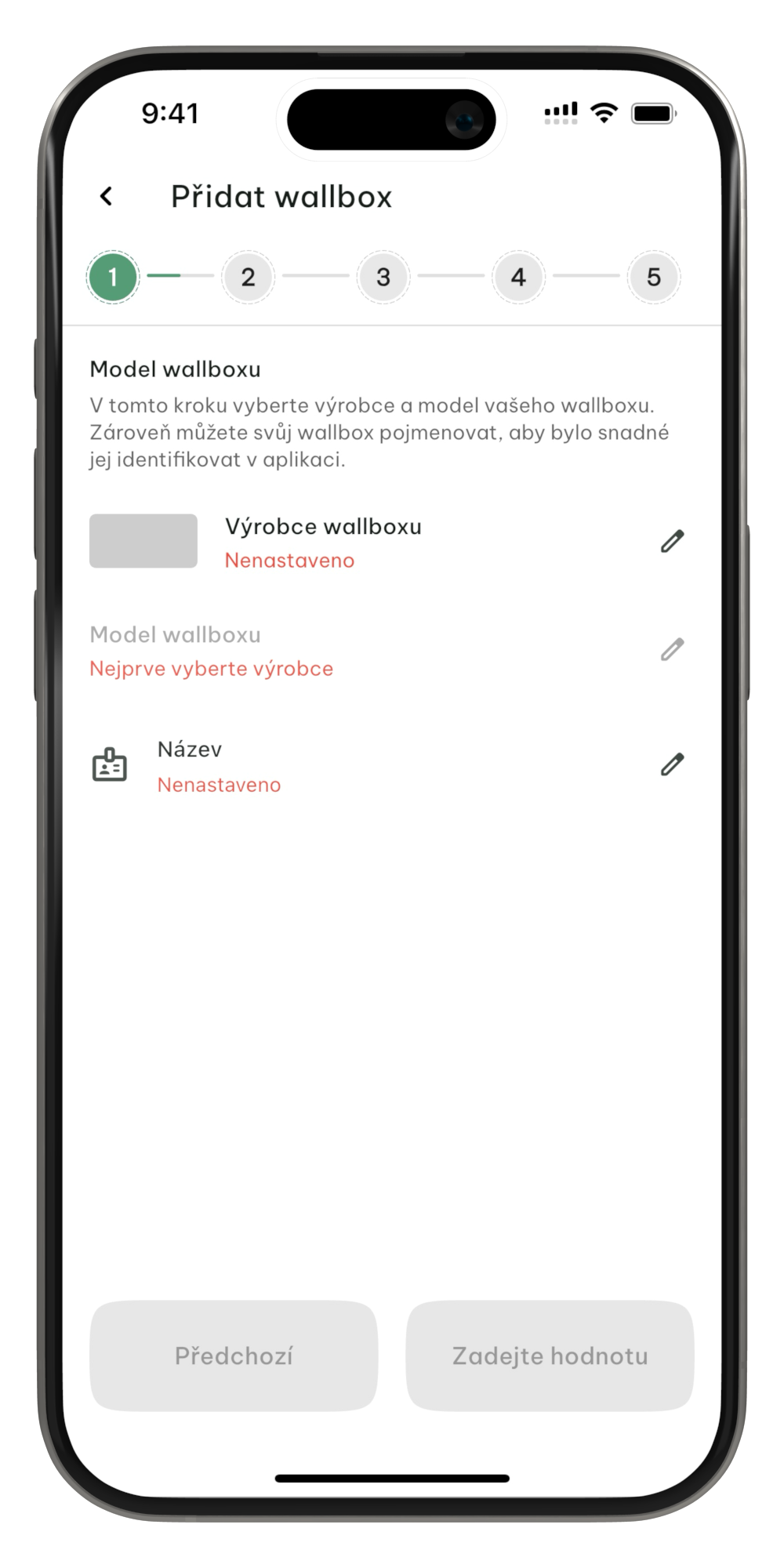

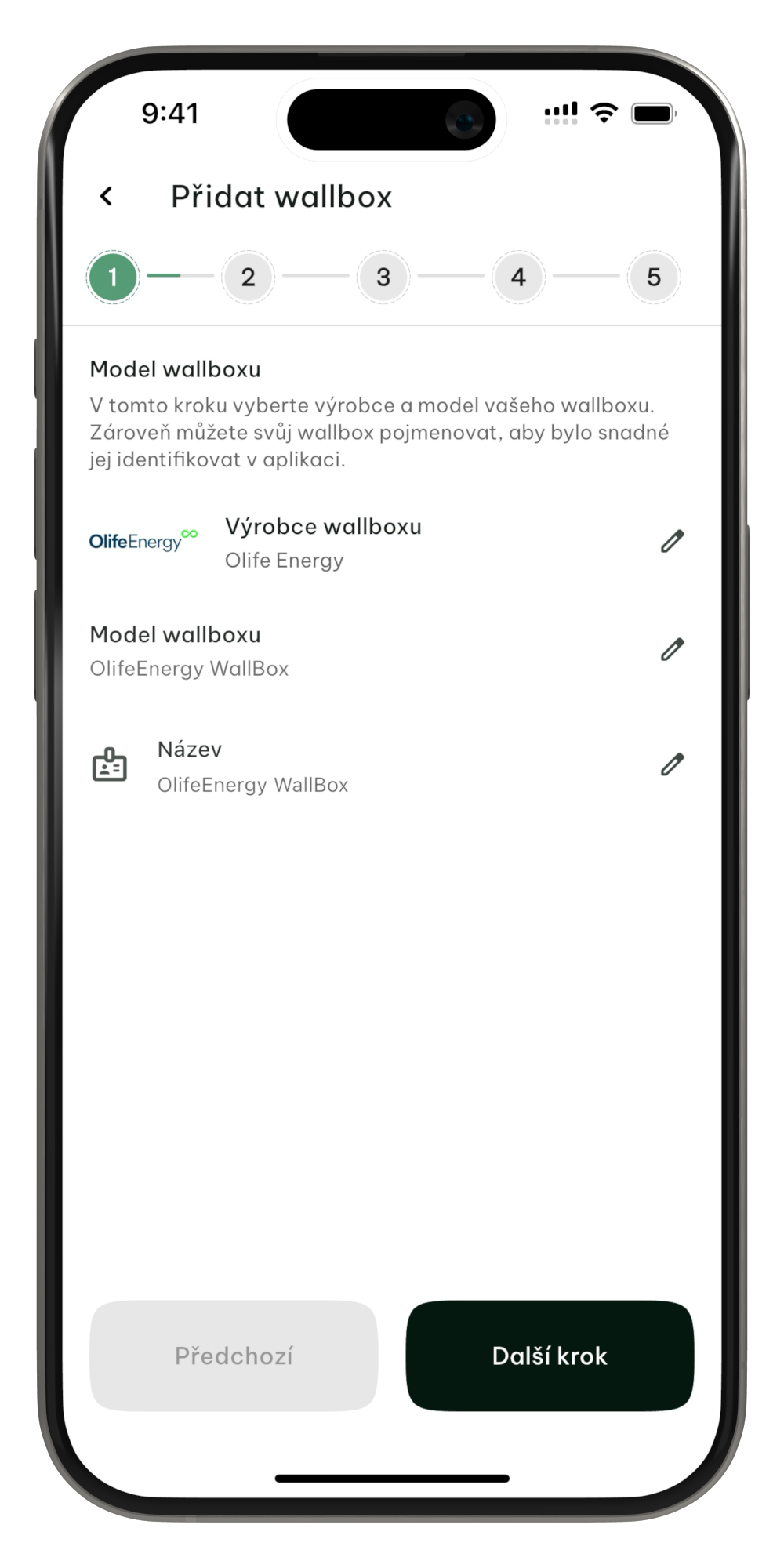

Výrobce a model
V aplikaci se zobrazí se průvodce o pěti krocích. První krok spočívá ve výběru výrobce a modelu wallboxu. Zároveň zde nastavíte název, který dále pomůže rozlišit wallbox v aplikaci.
3
Dokumentace
Dalším krokem je zobrazení dokumentace, ve které se právě nachazíte. Je zobrazena ke každému konkrétnímu modelu wallboxu.
4

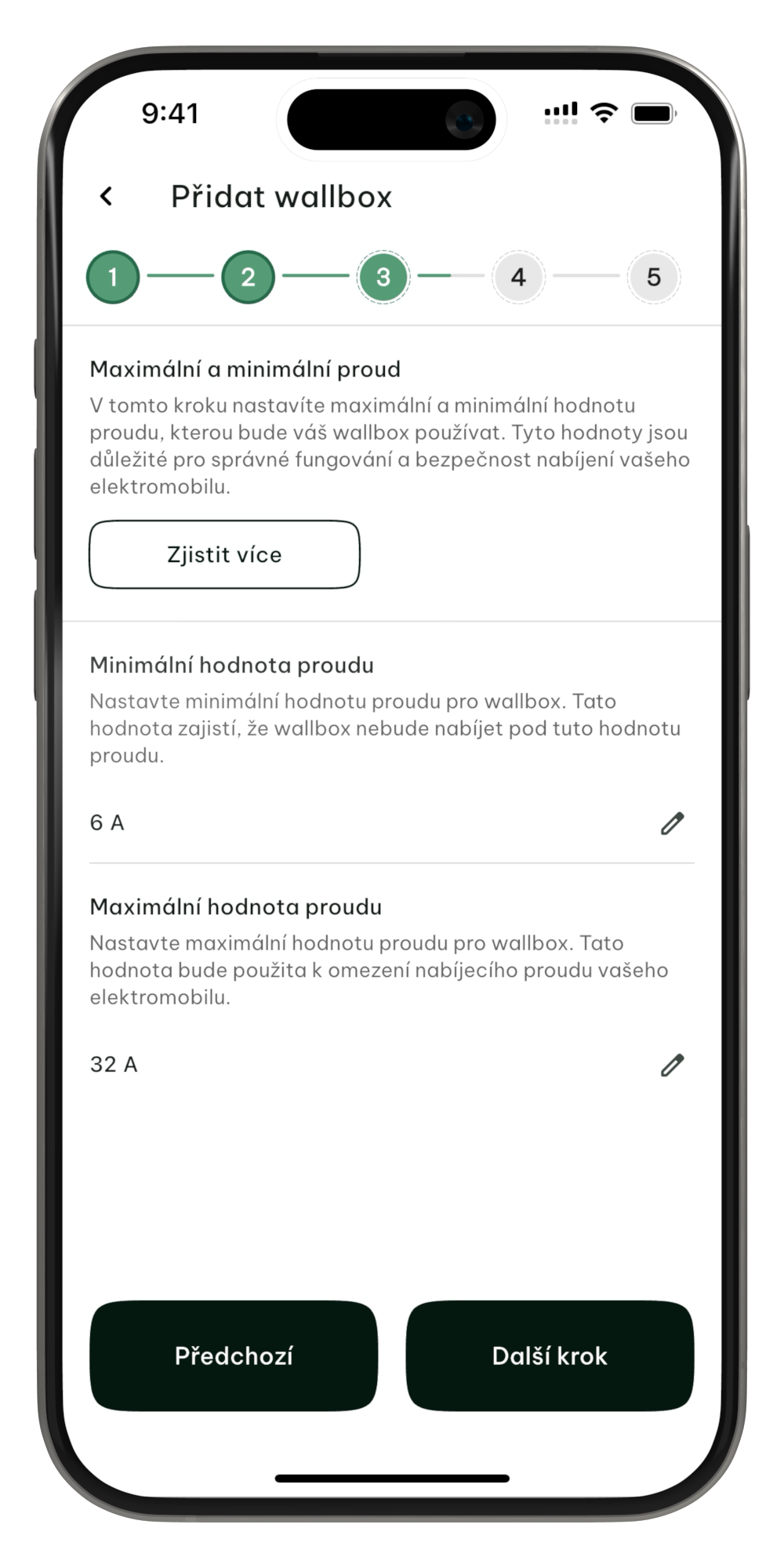

Limity proudů
Tato hodnota ovlivňuje rychlost nabíjení elektromobilu.Minimální hodnota proudu: Minimální nabíjecí proud je automaticky v Cubee přednastaven na 6 Ampér. Jedná se o hodnotu, která je stejná téměř pro všechny modely wallboxů. Při nižších hodnotách není schopen wallbox elektromobil nabíjet.
Maximální hodnota proudu: Maximální hodnota ampér, při které wallbox zvládne nabíjet. Její hodnota je závislá na modelu wallboxu, na jeho výkonu a počtu fází. V Cubee je přednastavena hodnota 32 ampér. Zadejte číslo, které je rovno nebo menší možnostem konkrétní nabíjecí stanice. Pokud je zadaná vyšší hodnota, wallbox bude zadanou hodnotu v Cubee ignorovat a bude nabíjet maximální možnou hodnotou, která je v jeho možnostech. Pro třífázové wallboxy s výkonem 11 kW platí, že maximální hodnota proudu je 16 Ampér, pro třífázové wallboxy s výkonem 22 kW je to 32 Ampér.
5
Spárování s zařízením Cubee
Zvolte zařízení Cubee, které bude ovládat wallbox.
6

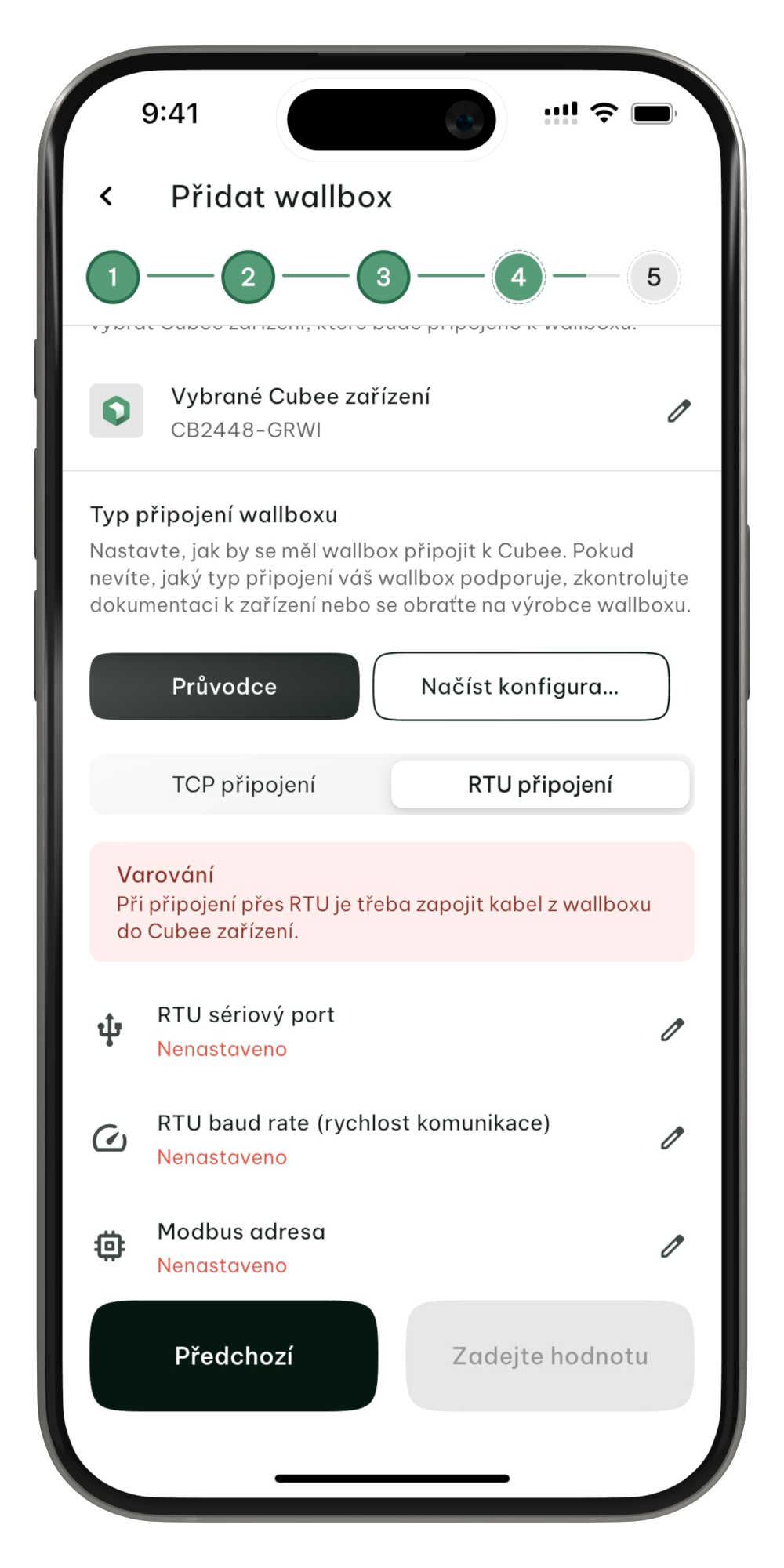

Způsob komunikace
Zvolte způsob zapojení wallboxu. Pokud si nejste jisti, jak wallbox zapojit, přejděte na články určené konkrétním modelům wallboxu. Tyto články naleznete na stránce Wallboxy. RTU není doporučeným způsobem zapojení bez odborného technického dohledu.
Zvolte RTU port Cubee, do kterého je ethernetový kabel zapojen. Standartně doporučujeme levý port použít pro spojení se střídačem a pravý s wallboxem. Při zadání v aplikaci je však možná i opačná konfigurace.
Nastavte RTU Baud rate, která je shodná s RTU baud rate wallboxu. To platí i pro Modbus adresu. Ta zároveň nesmí být shodná jako modbus adresa střídače.

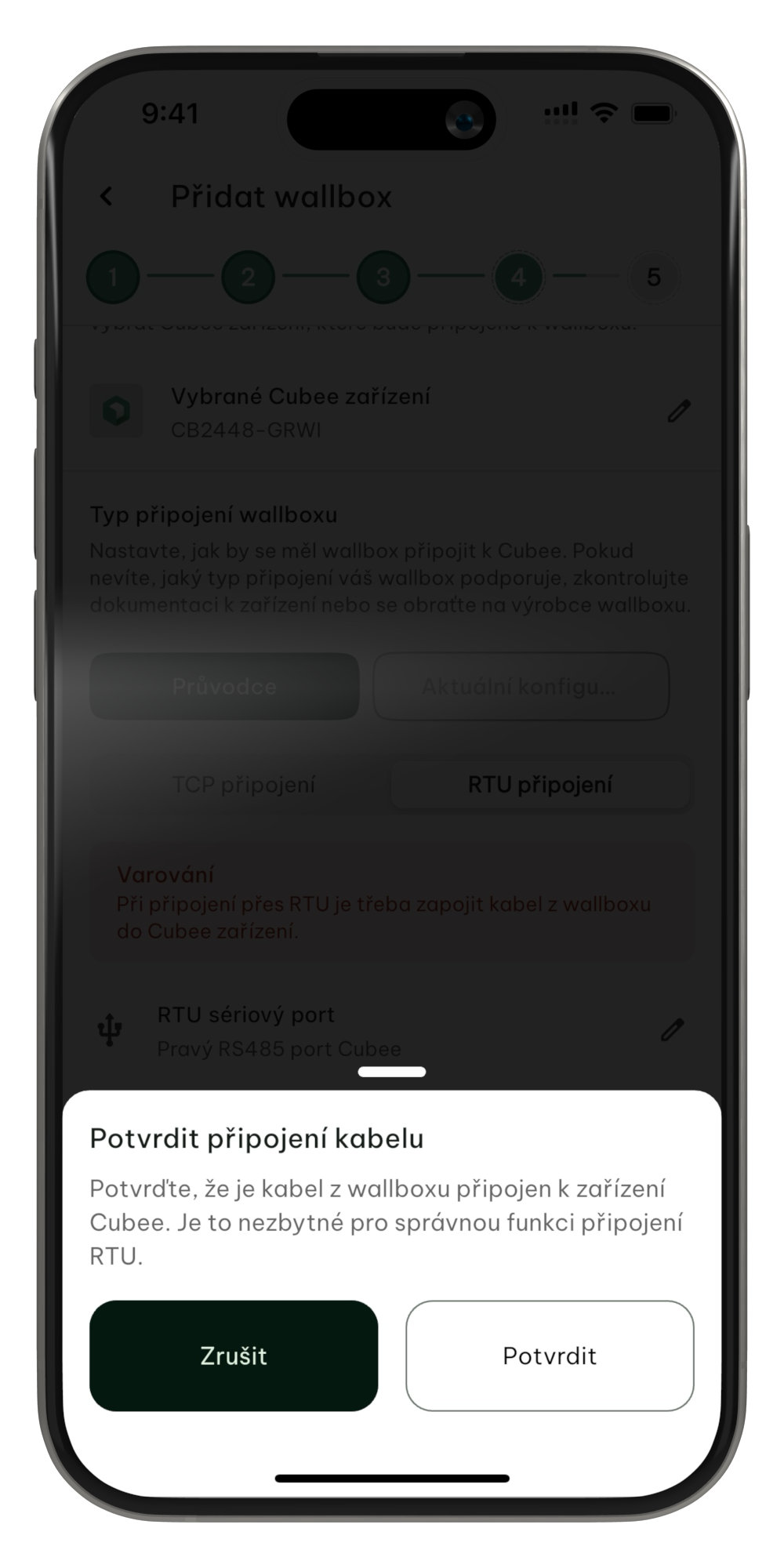

Potvrďte, že nyní již je wallbox zapojen ke Cubee.

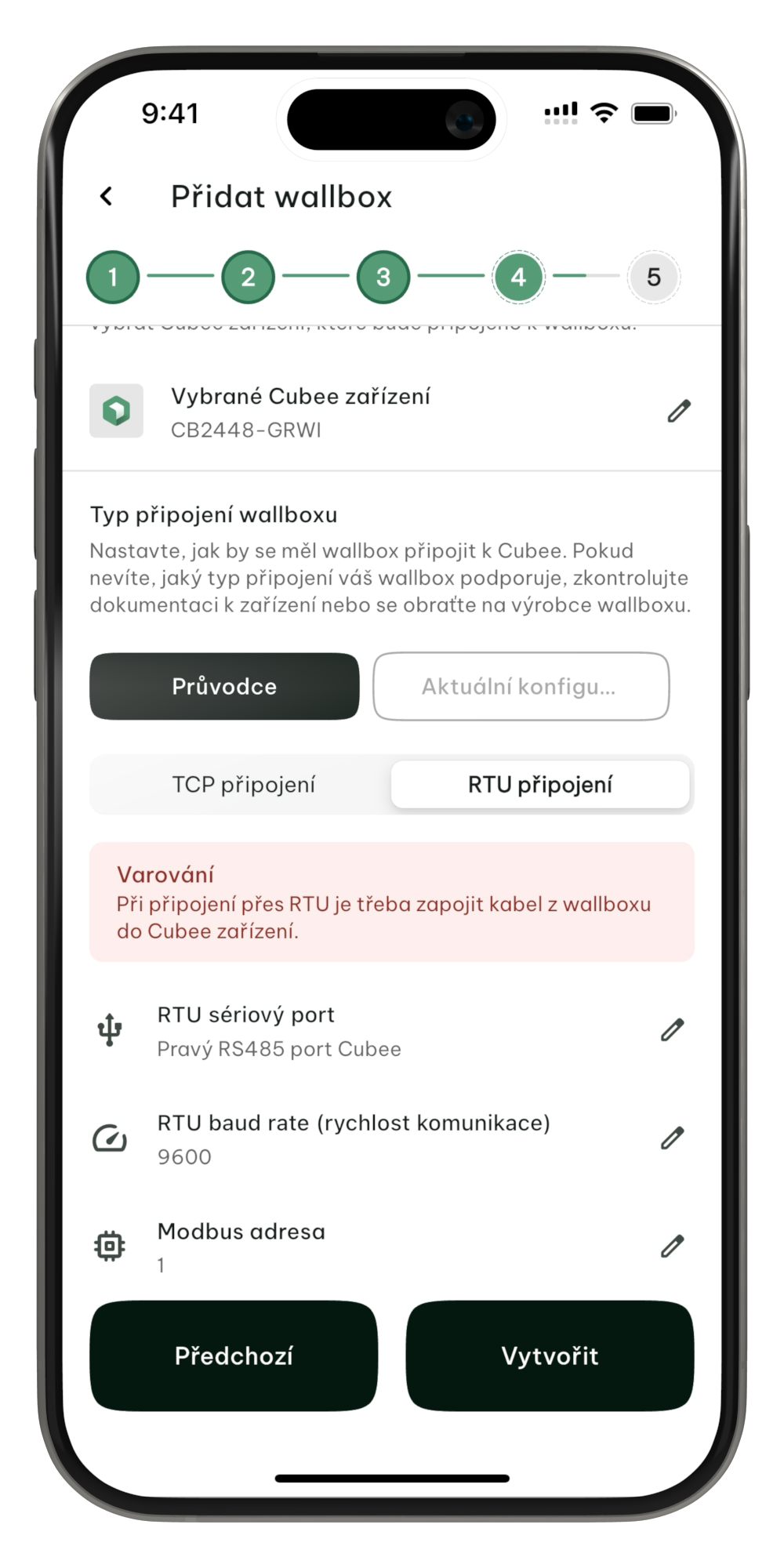

Správně vyplněný Krok 4 bude vypadat zhruba takto:
Potvrďte, že nyní již je wallbox zapojen ke Cubee.
Správně vyplněný Krok 4 bude vypadat zhruba takto:
7

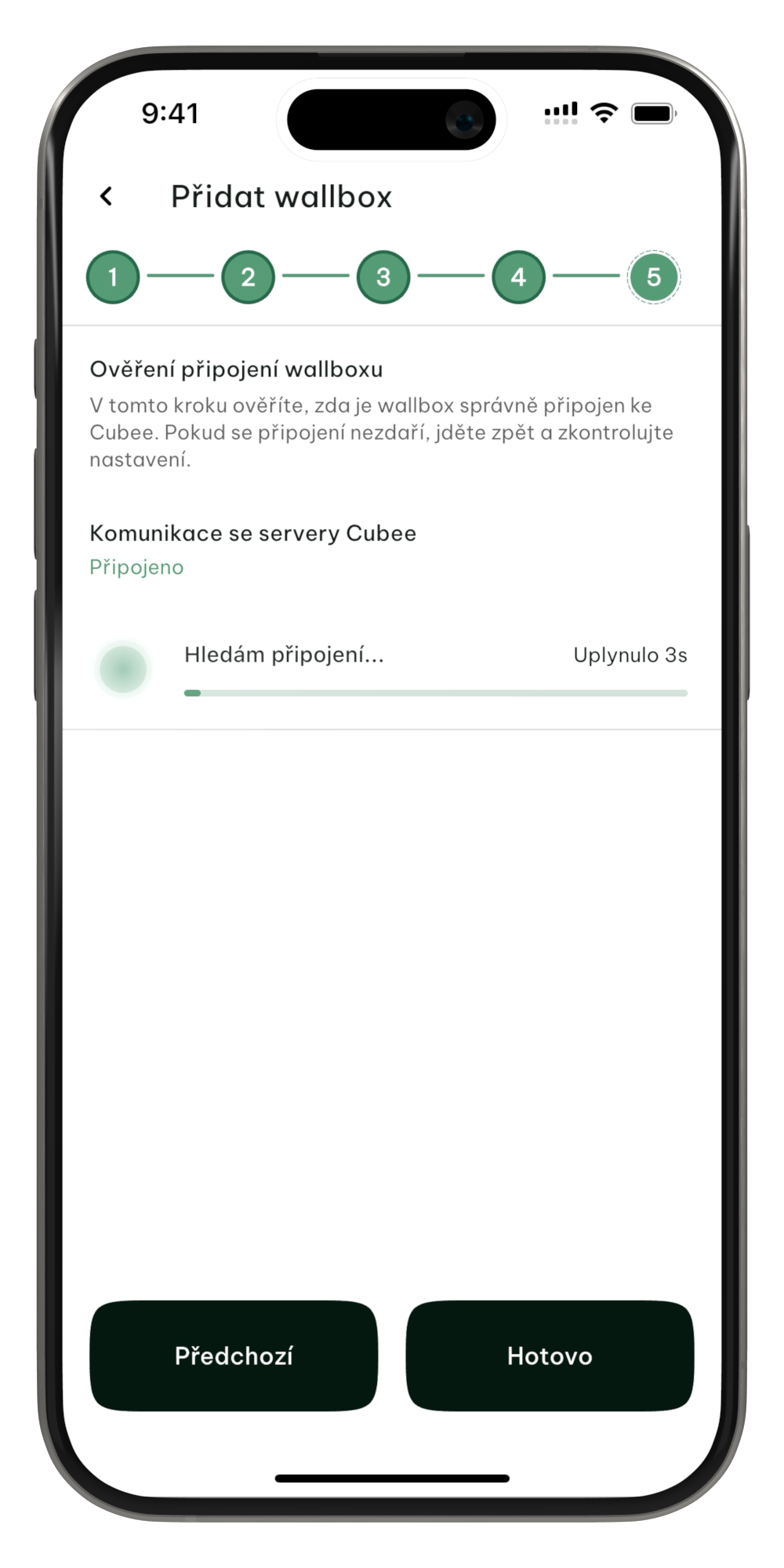

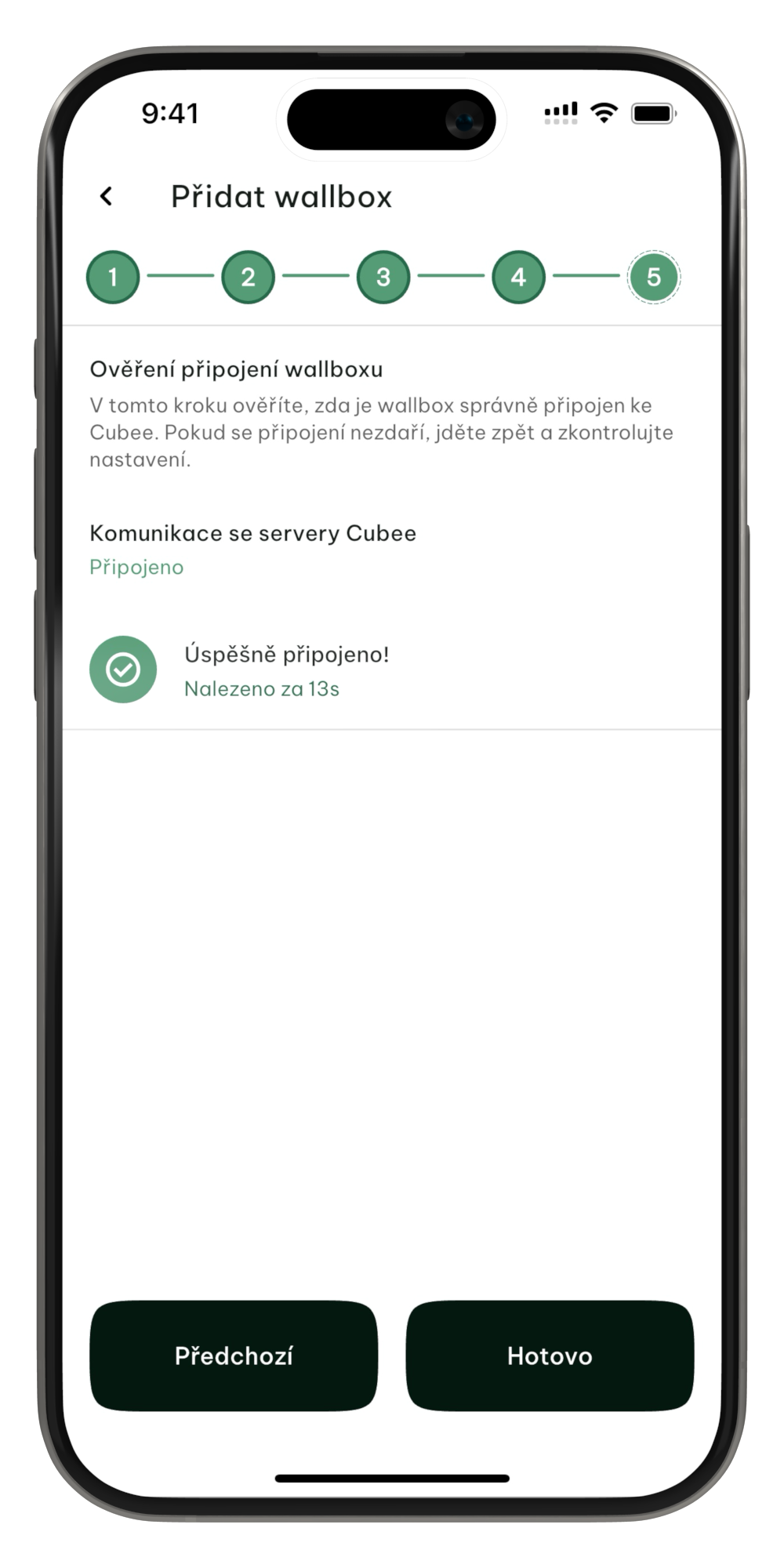

Kontrola zapojení
Posledním krokem je kontrola zapojení. V tomto kroku Cubee kontroluje, zda opravdu jsou získávána data z wallboxu. Ta chodí vždy v minutových intervalech.
Jakmile přijdou data, Cubee zobrazí, že spojení bylo úspěšně navázáno.

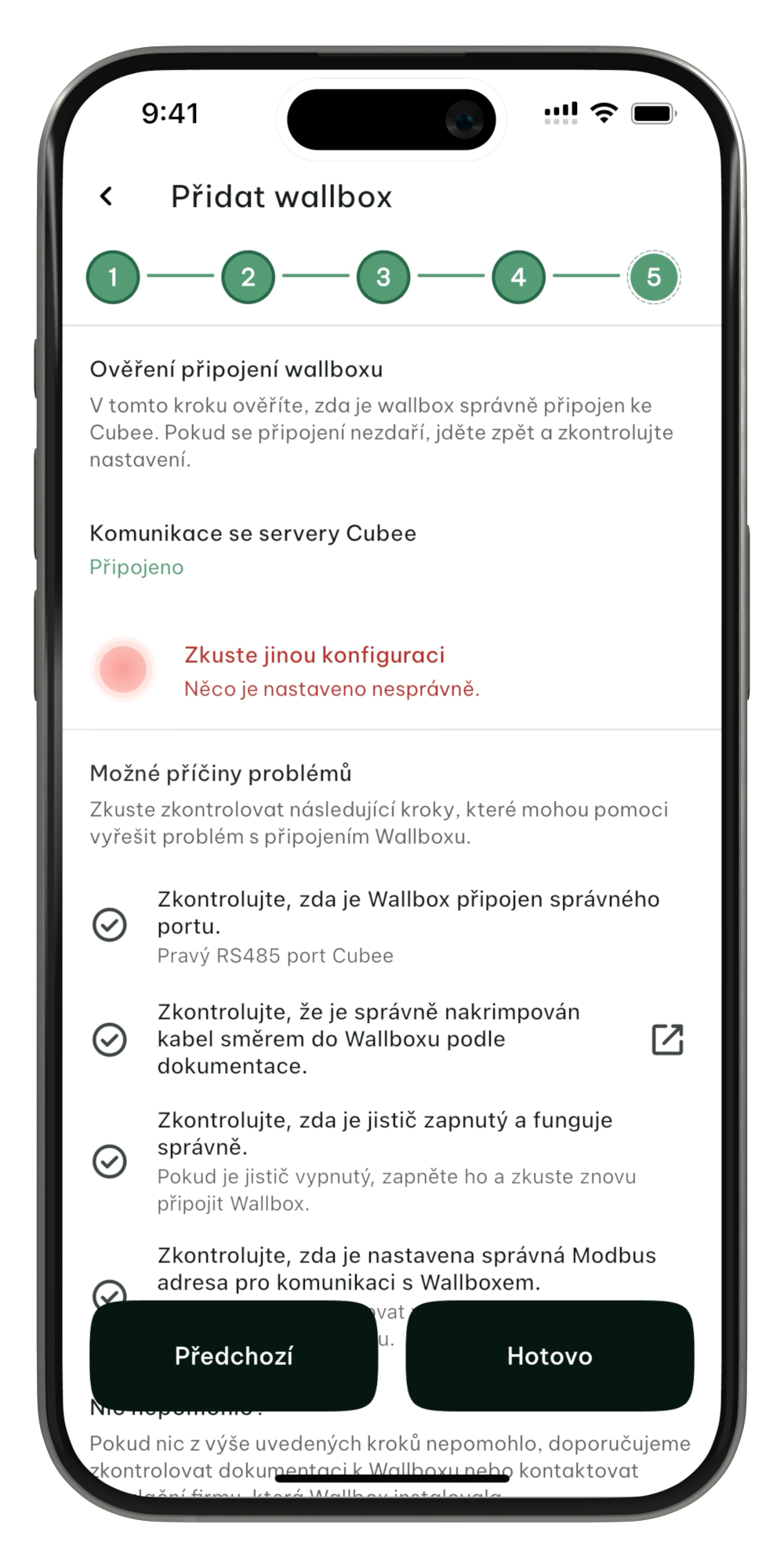

Pokud data v následujících devadesáti sekundách nepřijdou, vraťte se o krok zpět a změňte nastavení, případně zkontrolujte fyzické zapojení kabelem RTU.
Jakmile přijdou data, Cubee zobrazí, že spojení bylo úspěšně navázáno.
Pokud data v následujících devadesáti sekundách nepřijdou, vraťte se o krok zpět a změňte nastavení, případně zkontrolujte fyzické zapojení kabelem RTU.
8

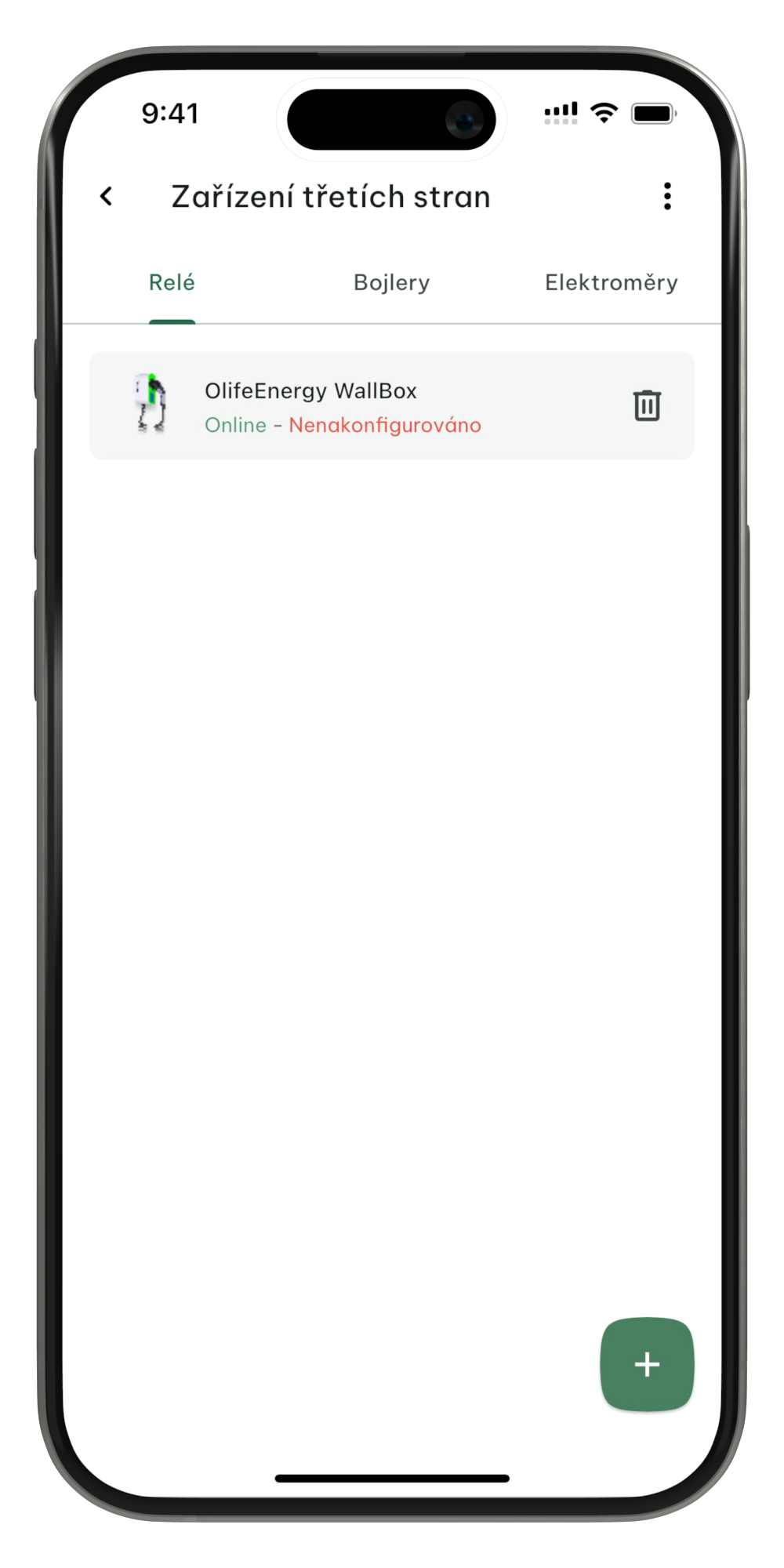

Wallbox úspěšně přidán
Při úspěšném přidání je wallbox zobrazován mezi Relé.
9

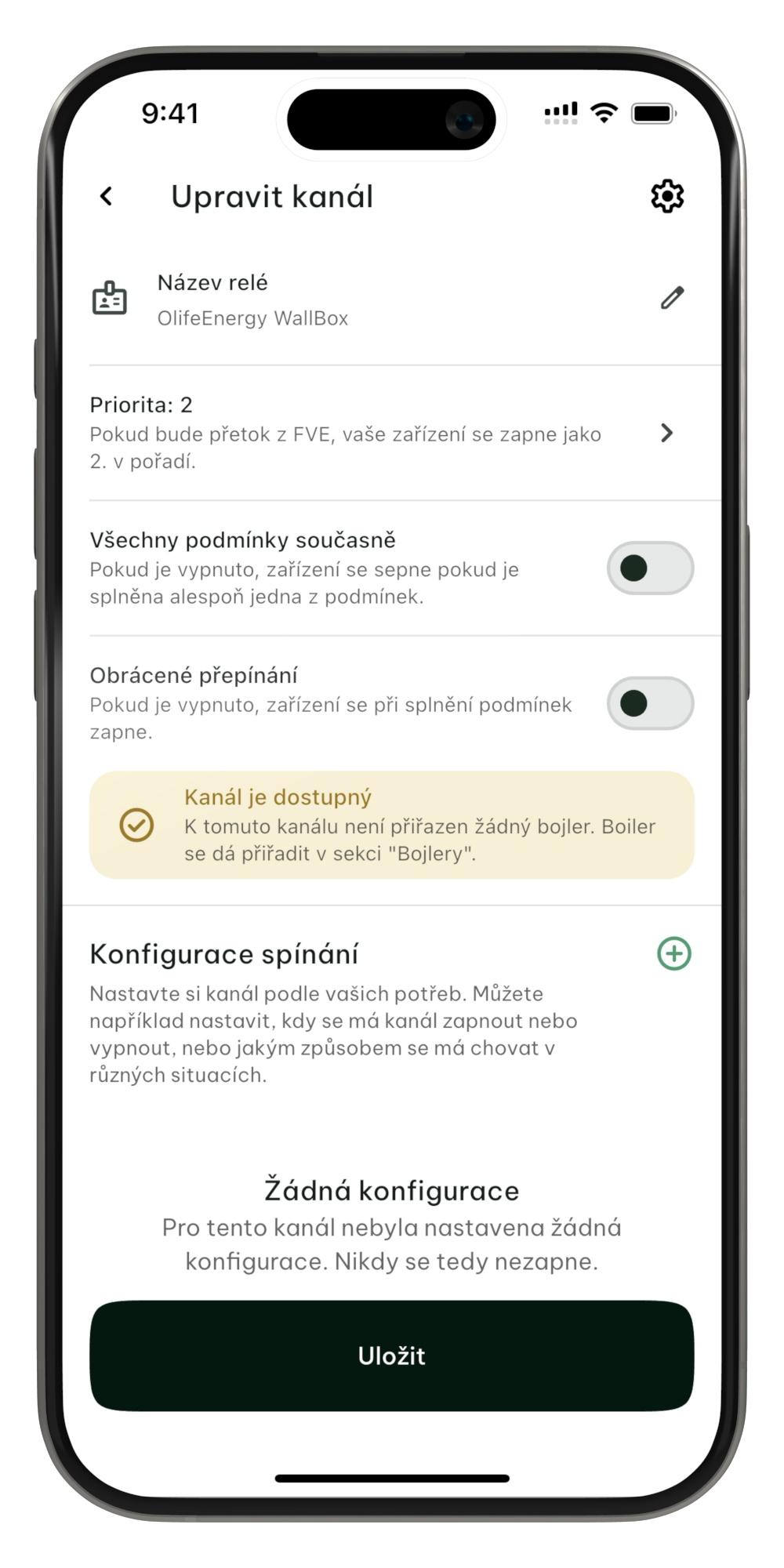

Konfigurace wallboxu
Konfiguraci naleznete po rozkliknutí daného wallboxu. Více informací ohledně konfigurací nalezntete v článku Upravit Relé. Konfigurace wallboxu má narozdíl od ostatních relé tlačítko v podobě ozubeného kolečka v pravé horní části obrazovky. Jedná se o proklik na úpravu údajů wallboxů, které byly zadávány nyní během přidávání wallboxů.
