MyBox Logo Napájecí stanice výrobce Olife jemožné zapojit pouze skrze komunikaci RTU. Postup se skládá se dvou kroků: nejprve je nutné fyzicky zapojit wallbox k zařízení Cubee One a poté přidat wallbox do aplikace Cubee.

​
Potřebné zařízení a materiály:

  • Zařízení Cubee One
  • Nabíjecí stanice Olife Energy Wallbox
  • Kabel s koncovkami RJ45 (Ethernetový kabel)
  • Krimpovací kleště

​
Postup fyzického zapojení Olife Energy Wallbox přes RTU

1

Zkontrolujte RTU baud rate a Modbus adresu

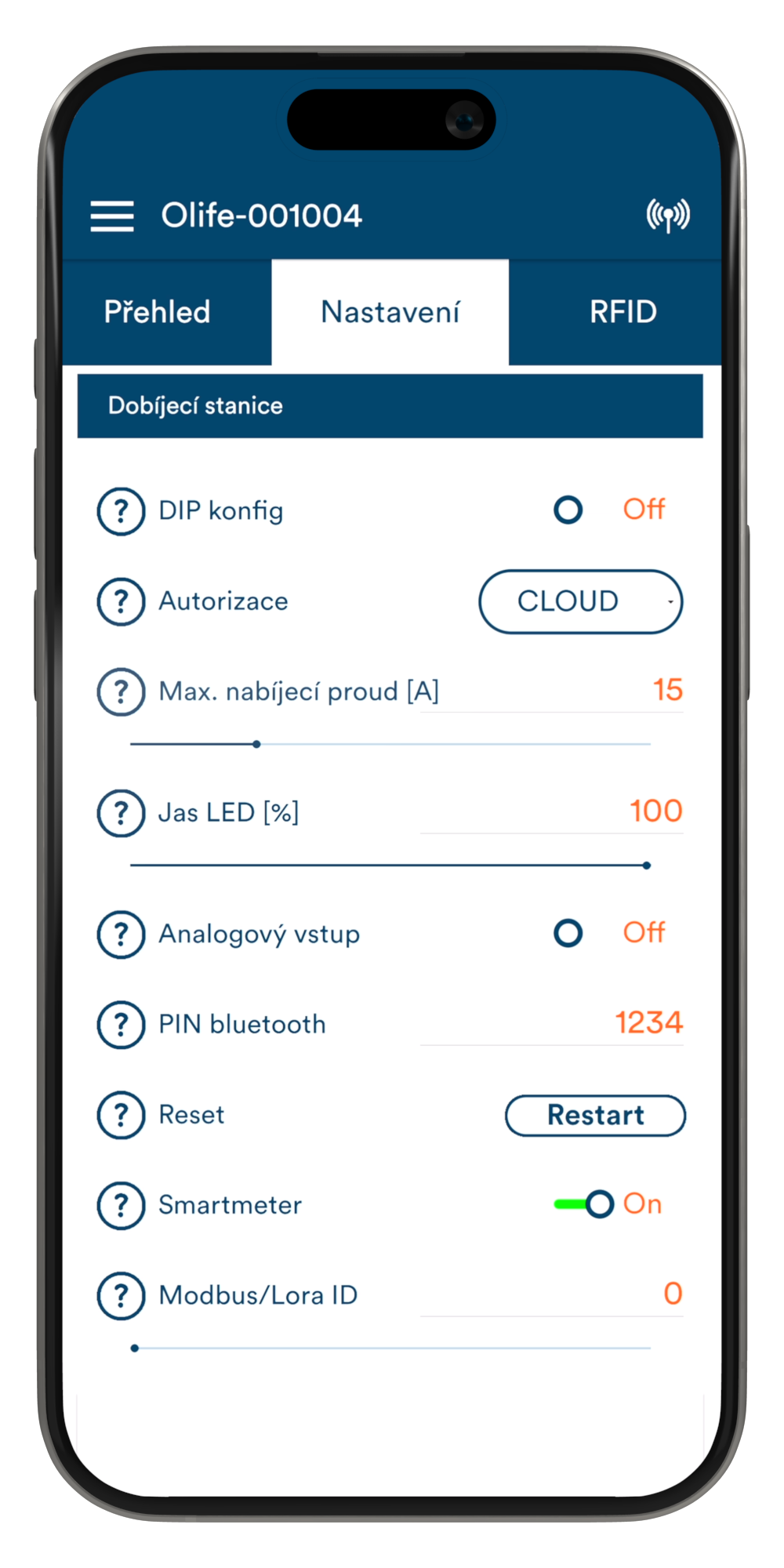

V konfiguraci wallboxu zkontrolujte, že RTU baud rate je 9600. Jedná se o výchozí hodnotu, pokud nikdy nebyla měněna, pravděpodobně bude odpovídat této hodnotě. Modbus adresa musí být odlišná od Modbus adresy střídače. Modbus adresu lze změnit v aplikaci Olife.Olife Energy Wallbox Modbus Adresa
2

U dodaného ethernetového kabelu odštípněte jednu koncovku RJ45

Druhá strana kabelu zůstává původní a později ji zapojte do Cubee One - první port zprava, viz krok 6.Příprava kabelu krok 1
3

Odstraňte izolaci asi 2 cm kolem žil kabelu

Příprava kabelu krok 2
4

Odštípněte všechny žíly v kabelu kromě bílo-modré a modré

Příprava kabelu krok 3
5

Nasuňte na kabel ochrannou průchodku a nakrimpujte modro-bílou žílu na pozici 4, modrou žílu na pozici 5

AlphaESS Pins
6

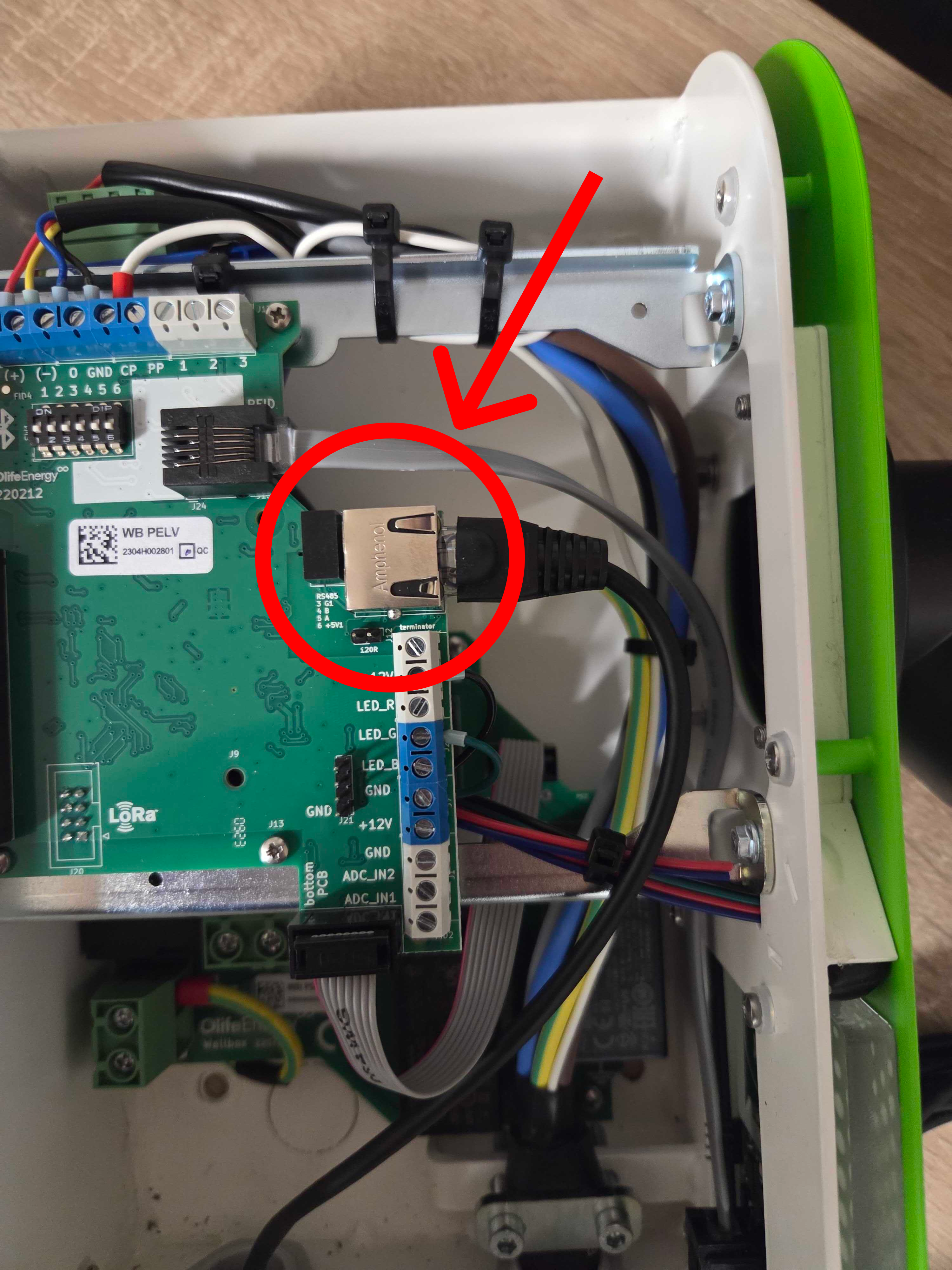

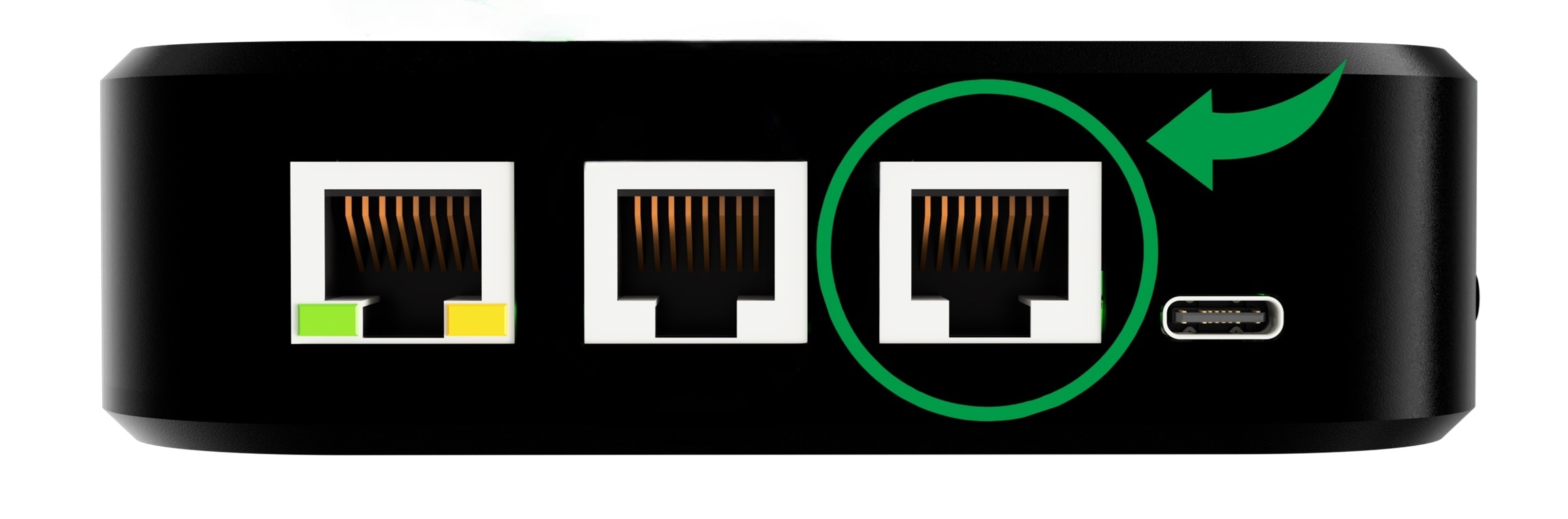

Druhý konec kabelu (bez krimpování) zapojte do Cubee One - pravý port

Cubee Right Socket Jpe

​
Postup přidání wallboxu do aplikace Cubee

Po úspěšném zapojení wallboxu do Cubee je nutné spárovat zařízení s aplikací. Tomuto postupu se věnuje článek přidat wallbox. Během přidání wallboxu do aplikace se zadává parametr “Maximální hodnota proudu”. Tento parametr je pro Olife 32 Ampér
