Jak zapojit wallboxy MyBox Plus

Umístění v aplikaci

V aplikaci Cubee jděte do sekce Nastavení ⮕ Zařízení třetích stran. Stiskněte bílé znaménko plus na zeleném poli v pravé spodní části obrazovky. Zobrazí se lišta s možností “Přidat zařízení”. Vyberte wallbox.

Výrobce a model

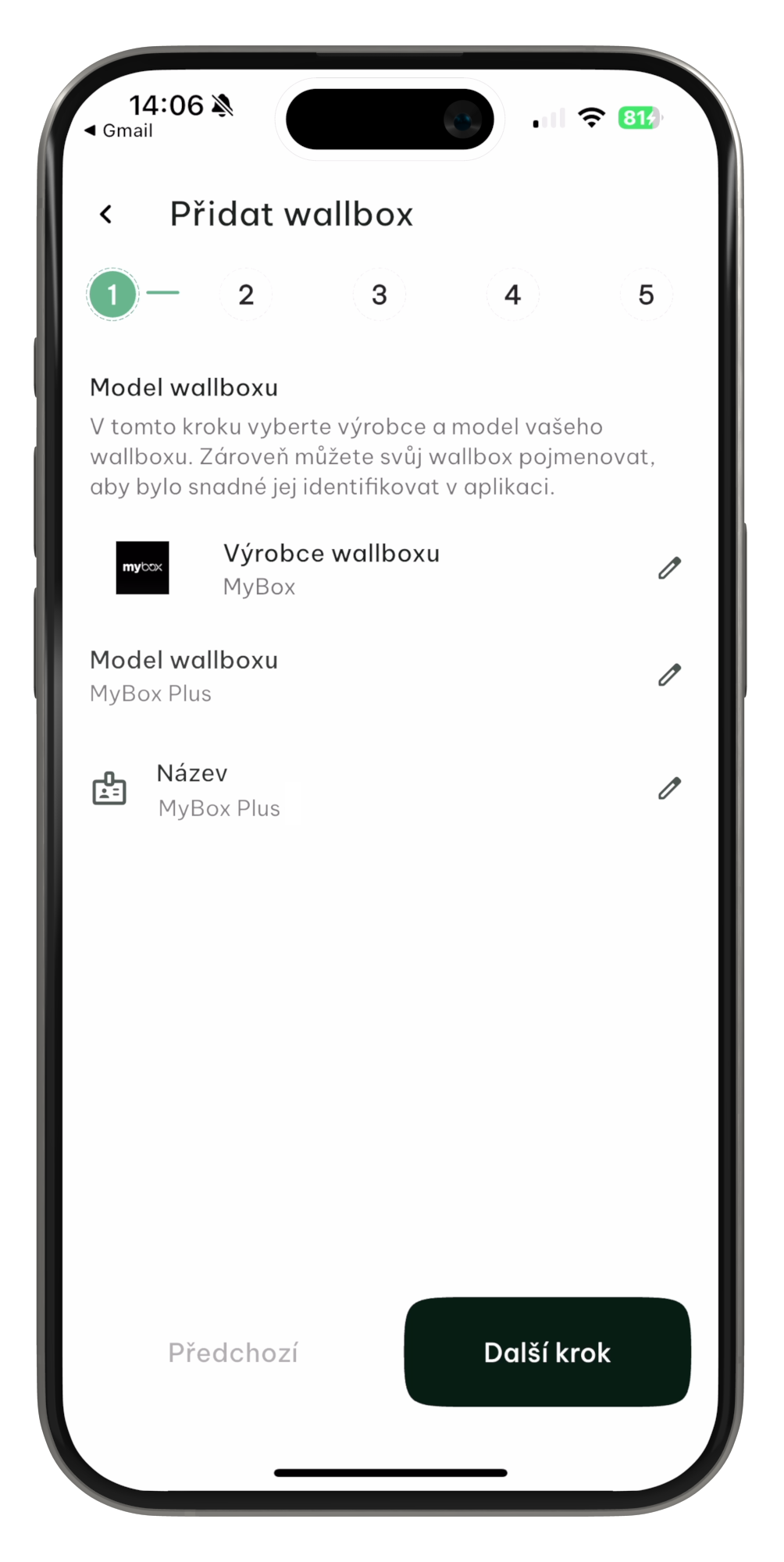

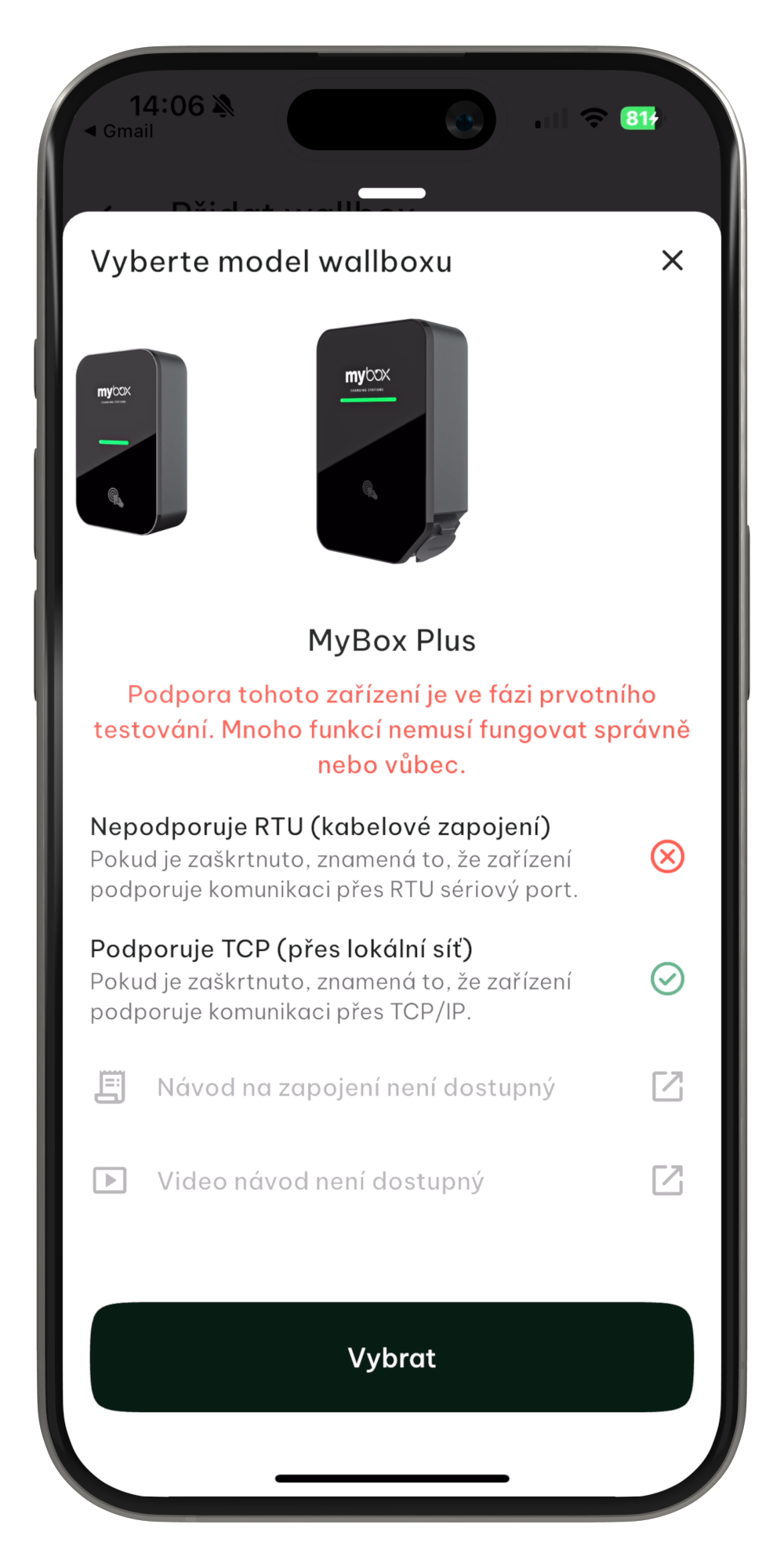

V aplikaci se zobrazí se průvodce o pěti krocích. První krok spočívá ve výběru výrobce a modelu wallboxu. Zároveň zde nastavíte název, který dále pomůže rozlišit wallbox v aplikaci.Zvolte možnost MyBox Plus

Dokumentace

Limity proudů

Tato hodnota ovlivňuje rychlost nabíjení elektromobilu. Minimální hodnota proudu: Minimální nabíjecí proud je automaticky v Cubee přednastaven na 6 Ampér. Jedná se o hodnotu, která je stejná téměř pro všechny modely wallboxů. Při nižších hodnotách není schopen wallbox elektromobil nabíjet. Maximální hodnota proudu: Maximální hodnota ampér, při které wallbox zvládne nabíjet. Pro MyBox Plus je tato hodnota 32 Ampér. Pokud zadáte vyšší hodnotu, wallbox bude zadanou hodnotu v aplikaci ignorovat a bude nabíjet maximální možnou hodnotou, která je v tomto případě 32 Ampér.

Spárování s zařízením Cubee

Zvolte TCP/IP jako způsob komunikace mezi wallboxem a Cubee.

Vyplnění hodnot

Zvolte TCP/IP adresu v případě, že si přejete využívat statickou IP adresu. Zvolte hodnotu TCP portu. Standartní hodnota je 502. Nastavte hodnotu modbus adresy, tak aby se shodovala wallbox s Cubee a zároveň se jednalo o jinou modbus adresu, než skrze kterou komunikuje střídač.

Kontrola zapojení

Posledním krokem je kontrola zapojení. V tomto kroku Cubee kontroluje, zda opravdu jsou získávána data z wallboxu. Ta chodí vždy v minutových intervalech.Jakmile přijdou data, Cubee zobrazí, že spojení bylo úspěšně navázáno.Pokud data v následujících devadesáti sekundách nepřijdou, vraťte se o krok zpět a změňte nastavení, případně zkontrolujte fyzické zapojení kabelem RTU. Jednou z možných příčin neúspěchu může být například vypnutá možnost Modbusu přímo na wallboxu. Pokud je toto nastavení vypnuté Cubee nedokáže s wallboxem komunikovat.

Wallbox úspěšně přidán

Při úspěšném přidání je wallbox zobrazován mezi Relé.

Konfigurace wallboxu

Konfiguraci naleznete po rozkliknutí daného wallboxu. Více informací ohledně konfigurací nalezntete v článku Upravit Relé. Konfigurace wallboxu má narozdíl od ostatních relé tlačítko v podobě ozubeného kolečka v pravé horní části obrazovky. Jedná se o proklik na úpravu údajů wallboxů, které byly zadávány nyní během přidávání wallboxů.
