Jak zapojit střídač Solinteg MHT Gen 2
Manuál na zapojení střídače Solinteg MHT Gen 2 k zařízení Cubee One
Potřebné zařízení a materiály:
- Zařízení Cubee One
- Fotovoltaický střídač Solinteg MHT Gen 2
- Kabel s koncovkami RJ45 (Ethernetový kabel)
- Štípací kleště na vodiče
- Šroubovák na svorkovnici
Postup zapojení:
1
Stáhněte si aplikaci Cubee a kompletně vytvořte novou domácnost
Předtím, než se začne zapojovat Cubee do střídače, je nutné mít staženou mobilní aplikaci. Kontrolka na Cubee nebude ukazovat správně zapojení střídače, dokud nebude kompletní vytvoření domácnosti. Návod na vytvoření nové domácnosti v aplikaci Cubee.
2
U dodaného ethernetového kabelu odštípněte jednu koncovku RJ45
Druhá strana kabelu zůstává původní a později ji zapojte do Cubee One - druhý port zleva, viz krok 9.
3
Odstraňte izolaci asi 2 cm kolem žil kabelu
4
Odštípněte všechny žíly v kabelu kromě bílo-modré a modré
5
Oholte modrou a modrobílou izolaci na žilkách, abyste se dostali až ke kovovým vodičům
6
Zpevněte vodiče
Každý z kovových vodičů je potřeba zakroutit, přeložit a znovu zakroutit, aby se vodiče zpevnily. Kovové části jsou pak připravené k přímému zasunutí do pinů svorkovnice.
7

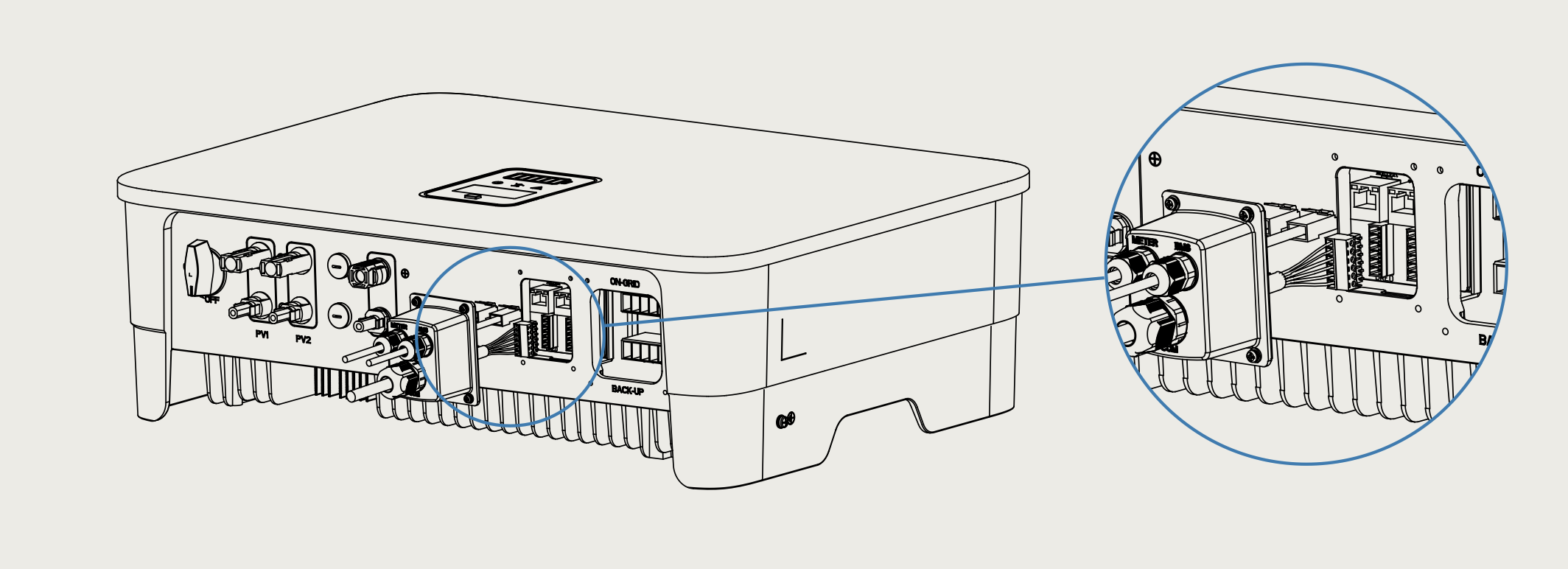

Odšroubujte na střídači krytku komunikačních portů a lokalizujte svorky COM
8

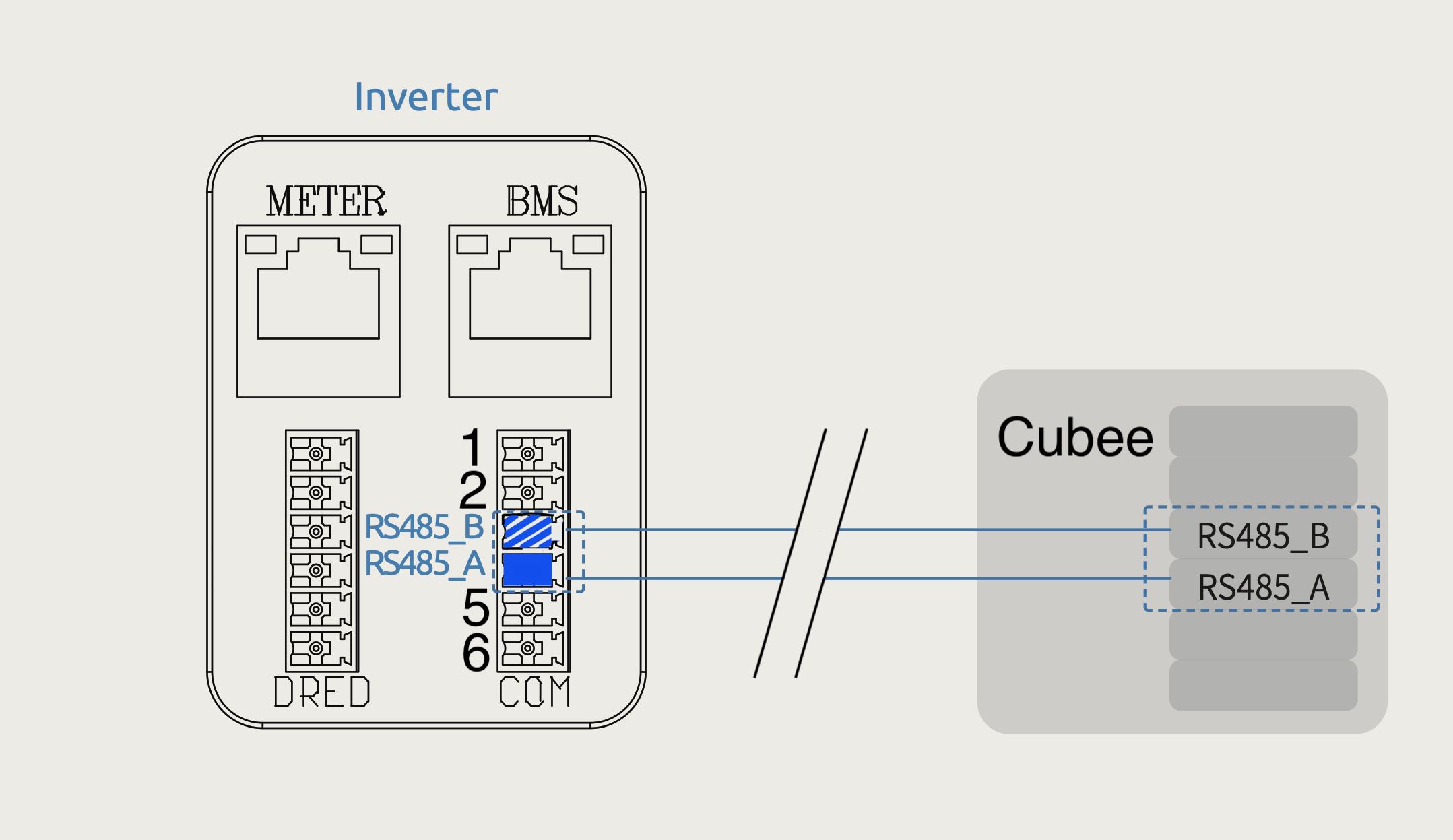

Zapojte do COM svorkovnice modro-bílou žílu na pozici 3 a modrou žílu na pozici 4
9
Kabel zapojte původní koncovkou do Cubee One - druhý port zleva
10
Kontrola komunikace. Správně navázaná komunikace bude indikována zelenou LED u ikony střídače.
