Potřebné zařízení a materiály:

  • Zařízení Cubee One
  • Fotovoltaický střídač AlphaESS HV
  • Kabel s koncovkami RJ45 (Ethernetový kabel)
  • Krimpovací kleště

​
Postup zapojení:

1

Stáhněte si aplikaci Cubee a kompletně vytvořte novou domácnost

Předtím, než se začne zapojovat Cubee do střídače, je nutné mít staženou mobilní aplikaci. Kontrolka na Cubee nebude ukazovat správně zapojení střídače, dokud nebude kompletní vytvoření domácnosti. Návod na vytvoření nové domácnosti v aplikaci Cubee.
2

Zkontrolujte RTU baud rate a Modbus adresu

V konfiguraci střídače zkontrolujte, že RTU baud rate je 9600. Modbus adresa nastavená v aplikaci musí být shodná jako Modbus adresa střídače. Pokud jste Modbus adresu v minulosti neměnili, pro střídače AlphaESS platí základní hodnota 85.Alpha ESS Tcp Ip Step 1
3

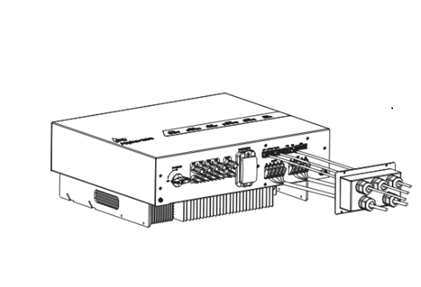

Odšroubujte obdélníkovou krytku

Ze spodu střídače se nachází krytka, která chrání přístup k portům. Tu je nutné odšroubovat, aby byl přístup k portům uvolněn.
Spodní strana AlphaESS
4

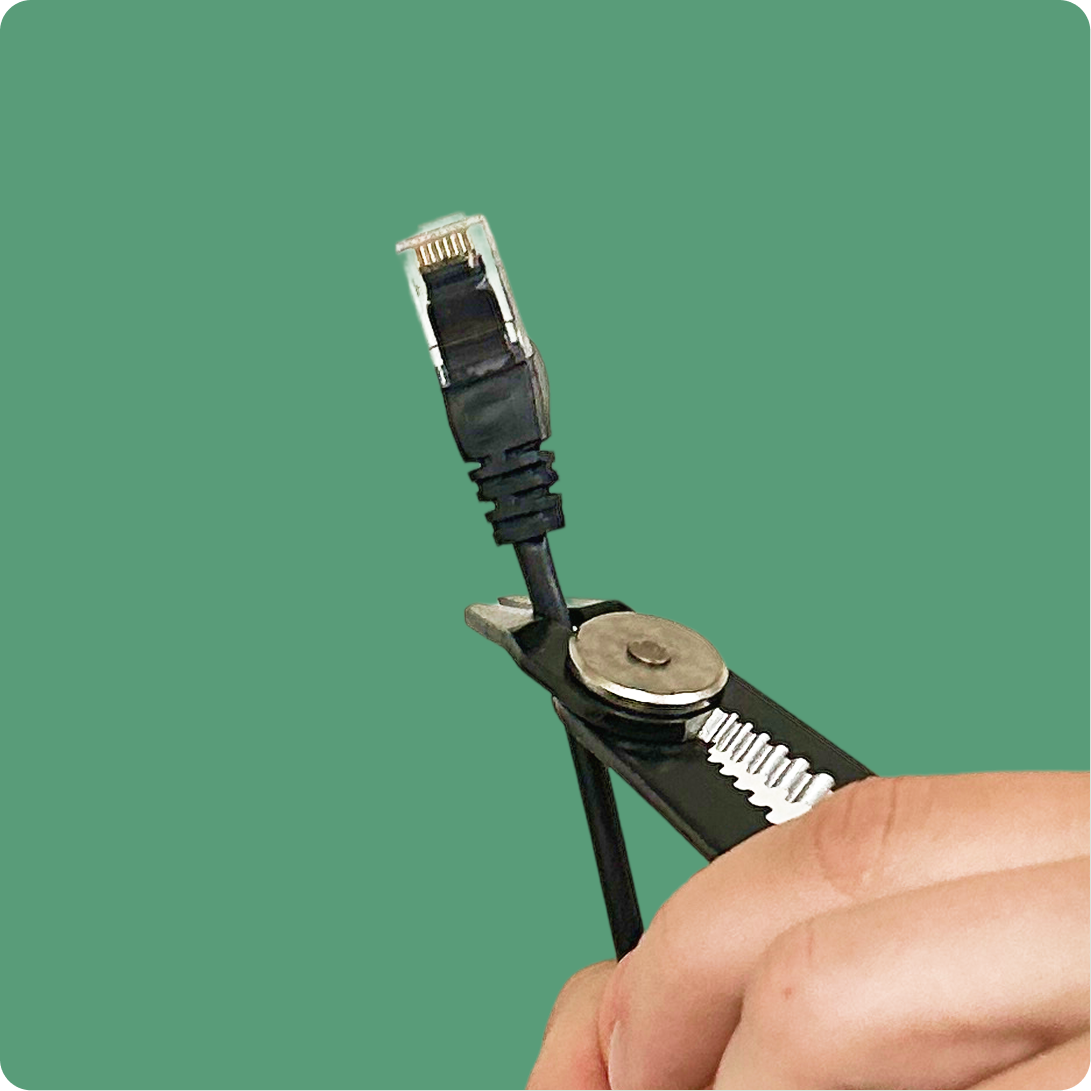

U dodaného ethernetového kabelu odštípněte jednu koncovku RJ45

Druhá strana kabelu zůstává původní a později ji zapojte do Cubee One - druhý port zleva, viz krok 11.
5

Kabel provlečte ochrannou krytkou

Spodní strana AlphaESS
6

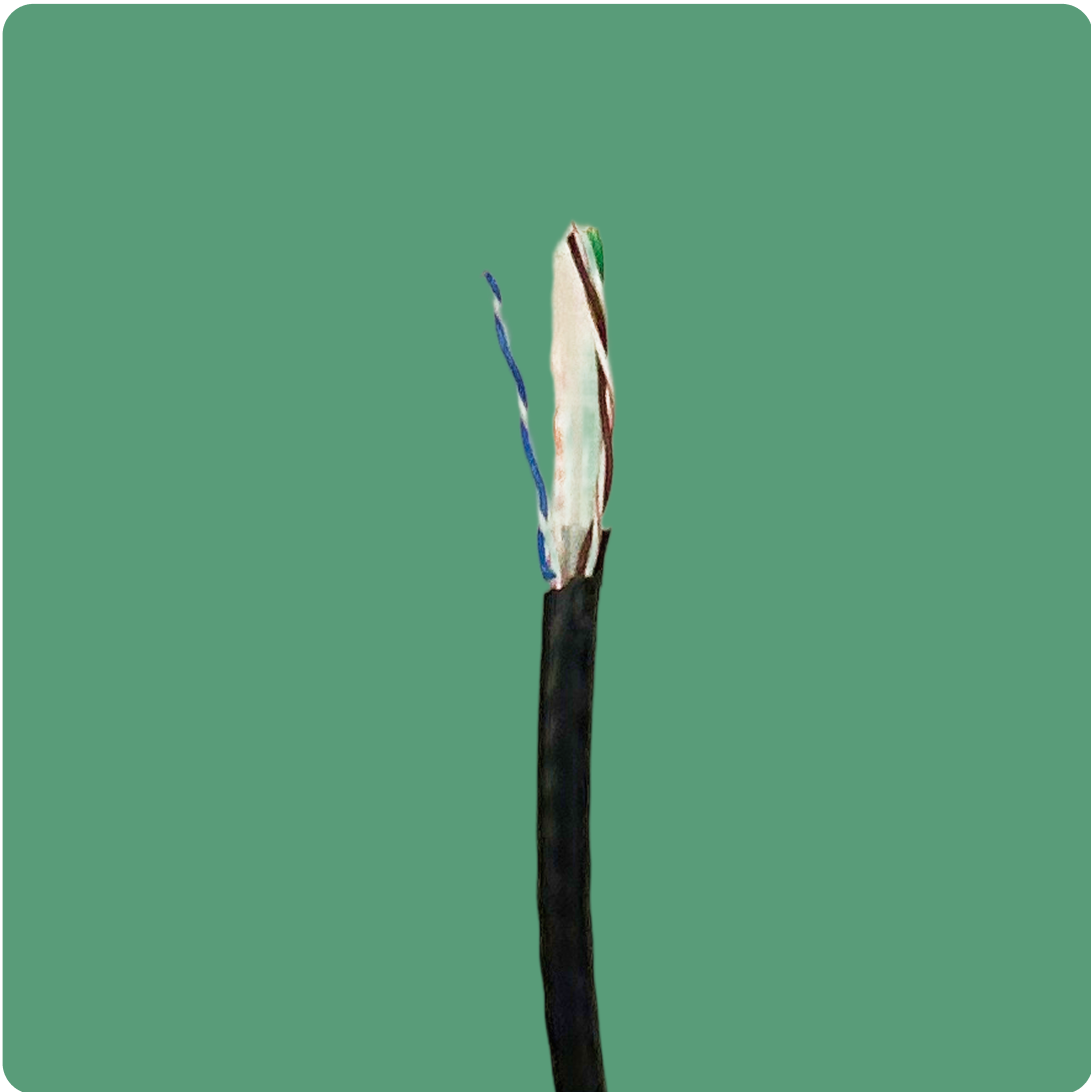

Odstraňte izolaci asi 2 cm kolem žil kabelu

7

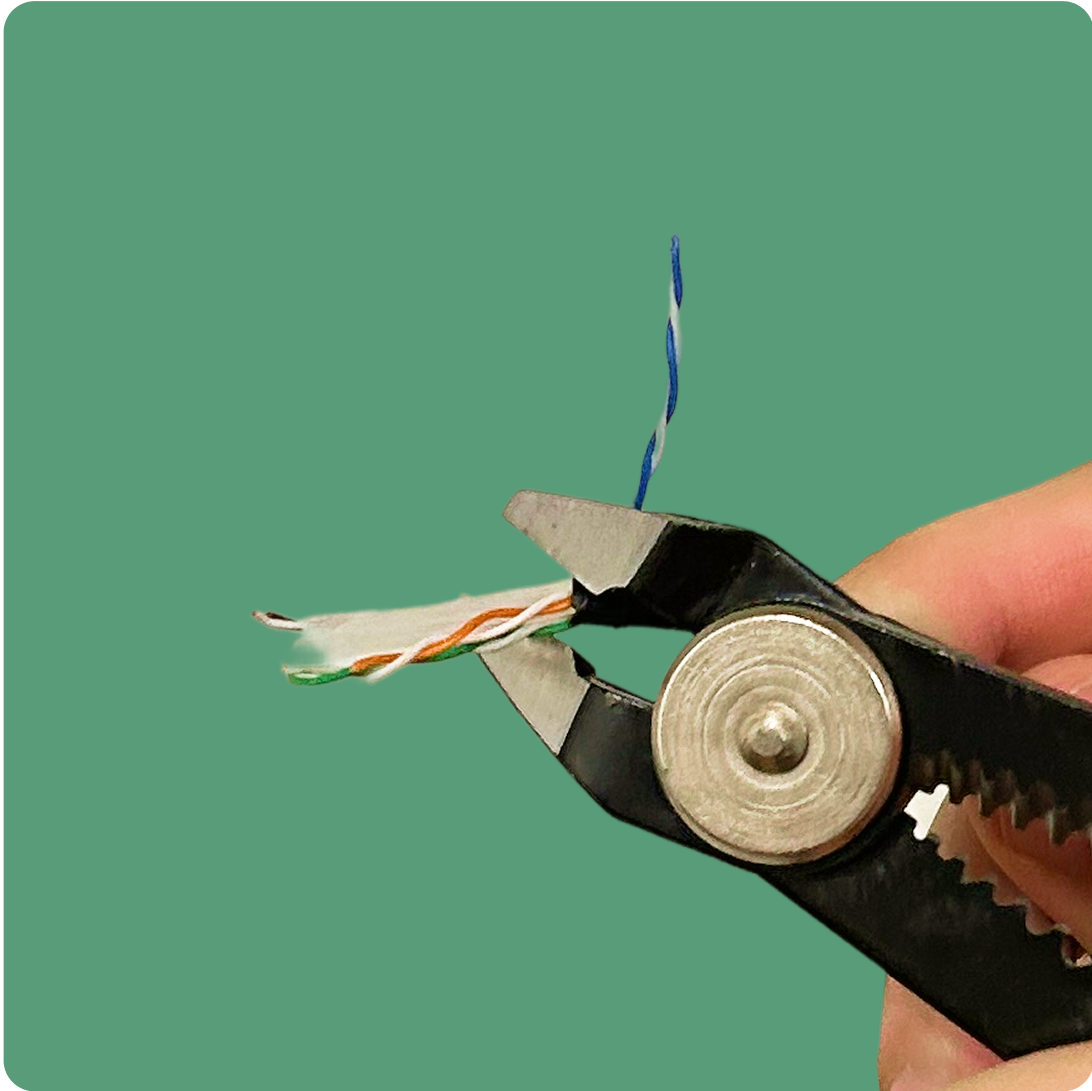

Odštípněte všechny žíly v kabelu kromě bílo-modré a modré

8

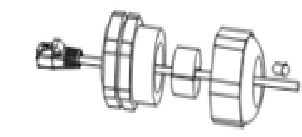

Nasuňte na kabel ochrannou průchodku a nakrimpujte modro-bílou žílu na pozici 4, modrou žílu na pozici 5

AlphaESS Pins
9

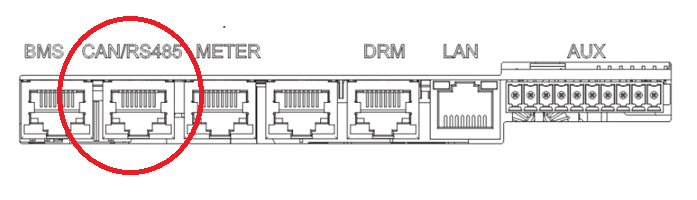

Zastrčte kabel do portu CAN/RS485 (druhý zleva)

Umístění portů AlphaESS
Detail portů AlphaESS
10

Zašroubujte zpátky krytku

11

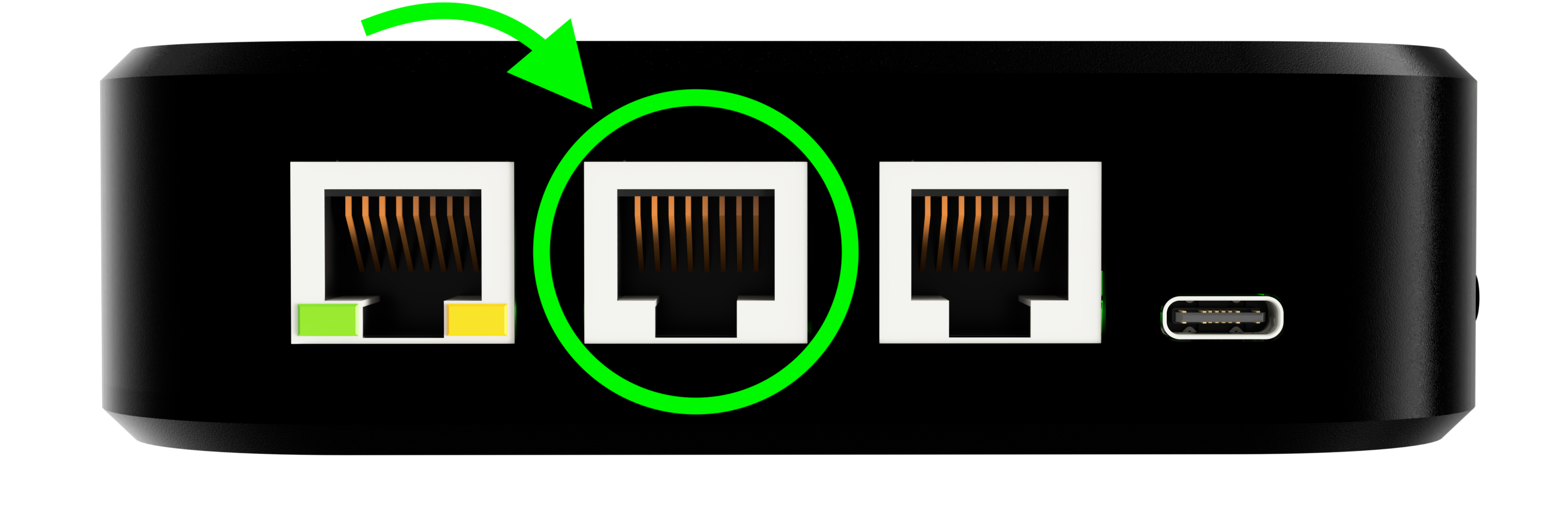

Druhý konec kabelu (bez krimpování) zapojte do Cubee One - druhý port zleva

Cubee Porty
12

Kontrola komunikace. Správně navázaná komunikace bude indikována zelenou LED u ikony střídače

Cubee Dioda 3 Zelená
