Graf výroby a spotřeby

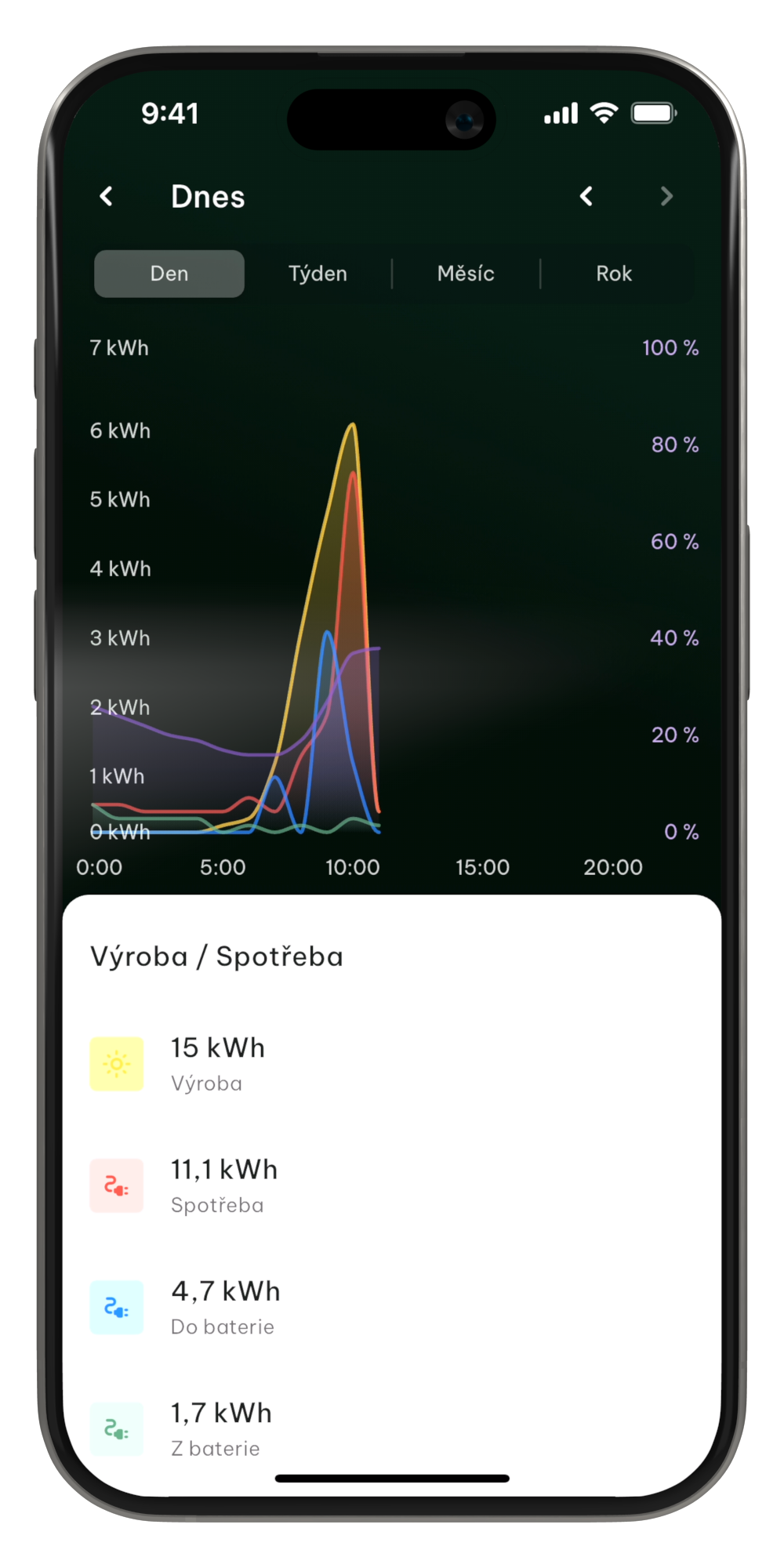

Sekce aplikace Cubee věnovaná přehledu Výroba / Spotřeba poskytuje uživateli detailní přehled o toku energie rámci domácnosti. Díky němu je možné snadno sledovat nejen kolik elektřiny bylo vyrobeno a spotřebováno, ale i uloženo do baterie, odebráno z baterie, nakoupeno ze sítě nebo prodáno do sítě. Vyrobeno/Spotřebováno Graf V horní části sekce se nachází graf, který zobrazuje průběh jednotlivých energetických veličin během zvoleného časového období. Graf je barevně rozlišen, přičemž každá křivka odpovídá jiné veličině. Jednotkou grafu jsou kilowatthodiny. Zároveň legenda v právé části obrazovky ukazuje, procentuální stav nabití baterie.

​
Karta výroby a spotřeby

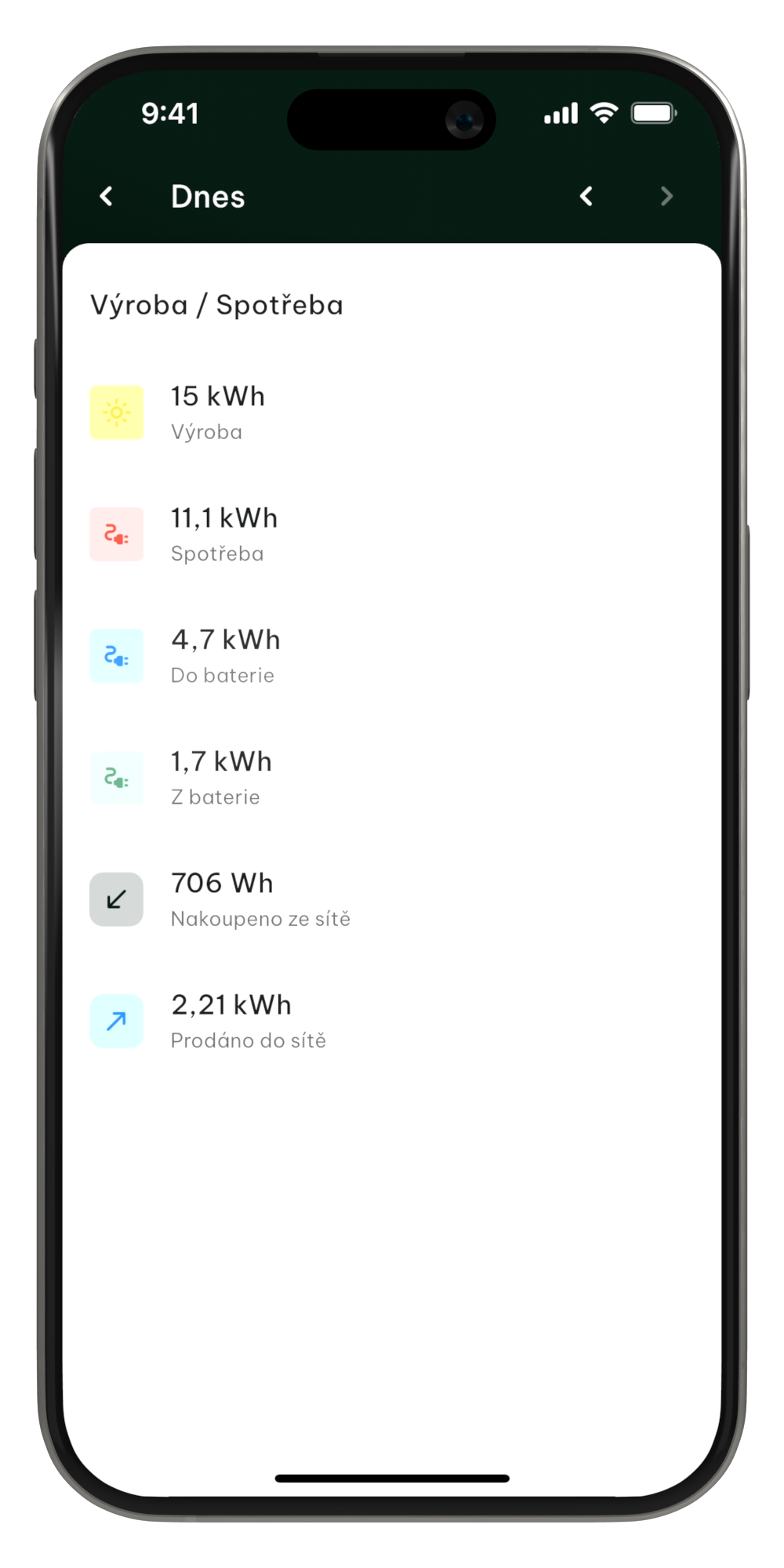

Vyrobeno/Spotřebováno Přehled Pod grafem se nachází přehledná karta se souhrnnými hodnotami, které odpovídají zobrazenému období. Jednotlivé položky jsou barevně sladěny s křivkami či sloupci v grafu:
  • Výroba: žlutá barva v grafu, celkové množství vyrobené elektřiny z fotovoltaiky
  • Spotřeba: červená barva v grafu , celková spotřeba domácnosti
  • Do baterie: modrá barva v grafu, energie uložená do baterie.
  • Z baterie: zelená barva v grafu, energie odebraná z baterie pro pokrytí spotřeby.
Následující 2 položky v grafu zobrazeny nejsou, v kartě však jejich hodnotu lze zjistit:
  • Nákup ze sítě: energie zakoupená z distribuční sítě.
  • Prodej do sítě: přetoky, které byly prodány zpět do distribuční soustavy.

​
Možnost změny sledovaného období

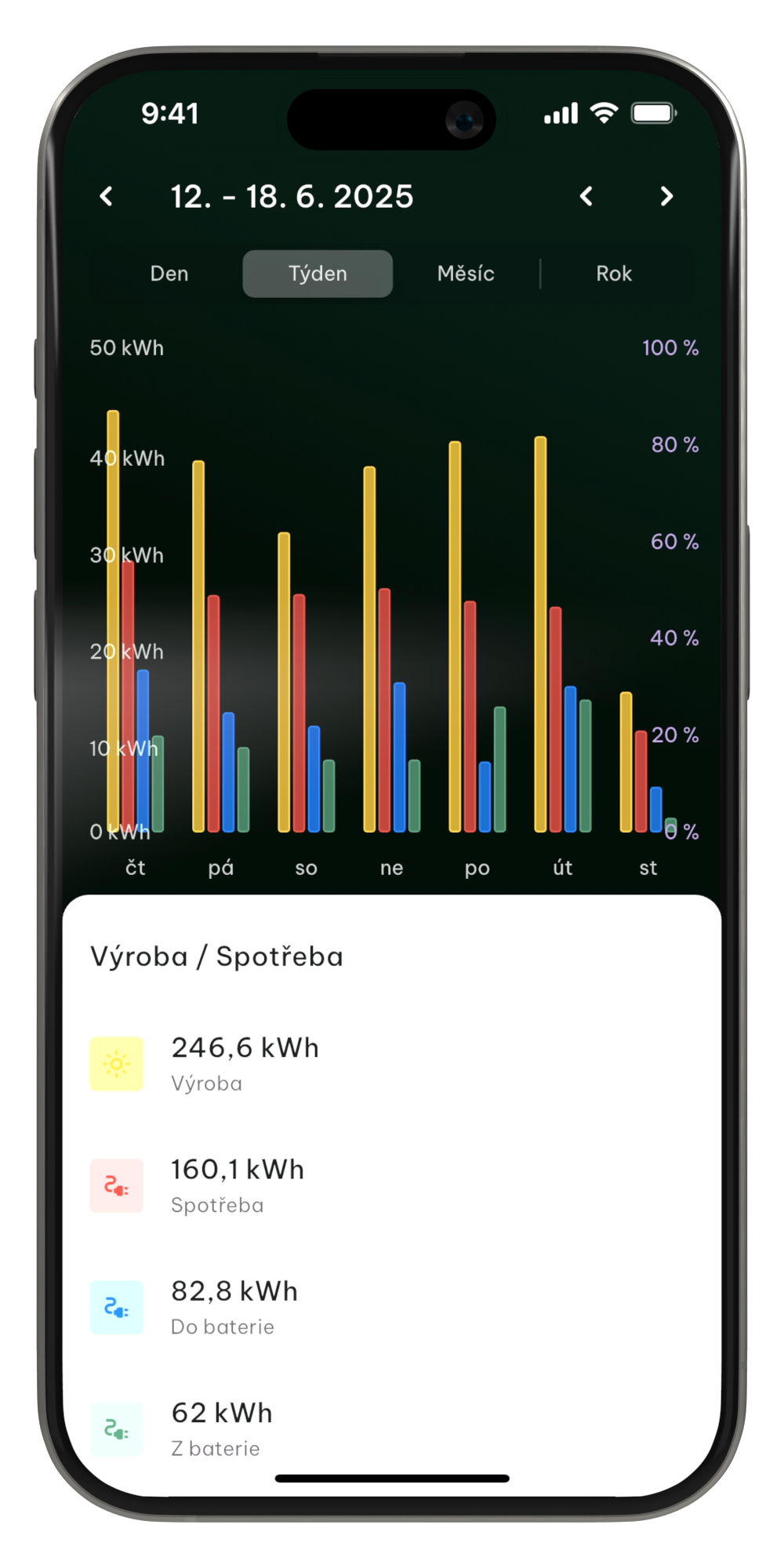

Vyrobeno/Spotřebováno Tydenní Graf Uživatel má možnost prostřednictvím horní lišty jednoduše přepnout mezi různými pohledy: Den, Týden, Měsíc a Rok. Díky tomu lze snadno sledovat trendy, vyhodnocovat efektivitu fotovoltaického systému a analyzovat energetické toky z dlouhodobého i krátkodobého hlediska. U denního pohledu jsou data zobrazena jako spojnicový graf po hodinách. To platí i pro měsíční graf, který ale zobrazuje dny v měsíci. U týdenního a ročního zobrazení se jedná o sloupcový graf, kde každý sloupec odpovídá jednomu dni v týdnu, respektive měsíci v roce.
