Potřebné zařízení a materiály:

  • Zařízení Cubee One
  • Fotovoltaický střídač Wattsonic G3
  • Kabel s koncovkami RJ45 (Ethernetový kabel)
  • Štípací kleště na vodiče
  • Šroubovák na svorkovnici

​
Postup zapojení:

1

Stáhněte si aplikaci Cubee a kompletně vytvořte novou domácnost

Předtím, než se začne zapojovat Cubee do střídače, je nutné mít staženou mobilní aplikaci. Kontrolka na Cubee nebude ukazovat správně zapojení střídače, dokud nebude kompletní vytvoření domácnosti. Návod na vytvoření nové domácnosti v aplikaci Cubee.
2

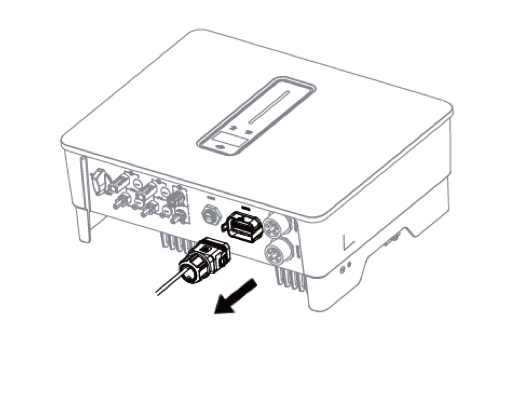

Odpojte na střídači komunikační konektor COM. Pro vyndání stlačte jeho boky.

Wattsonic G3 Comport
3

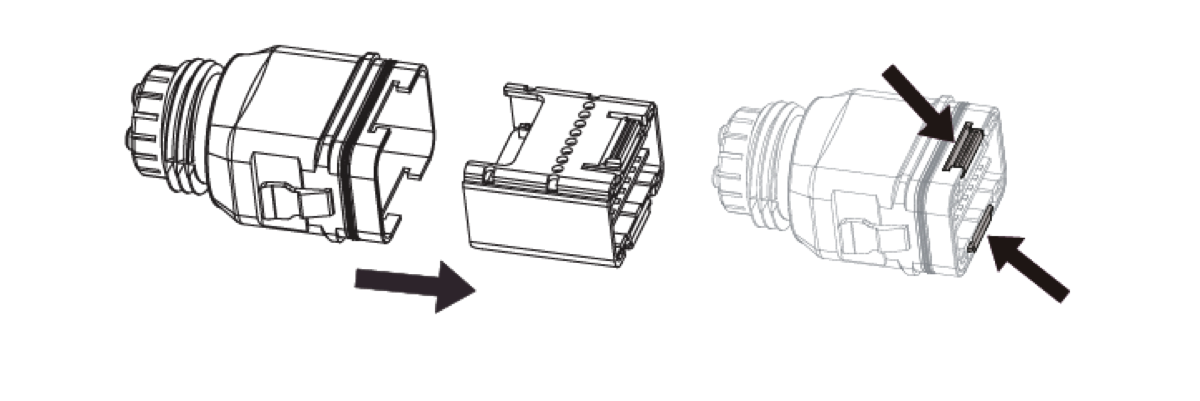

Rozeberte svorkovnici dle obrázku

Wattsonic G3 Svorkovnice
4

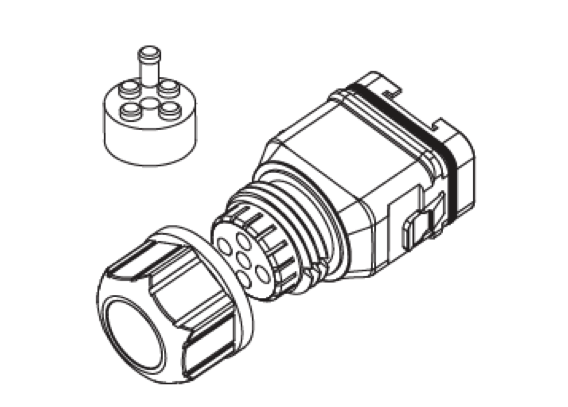

Odšroubujte z konce matici a připravte otvor v kabelové průchodce

Wattsonic G3 Matice
5

U dodaného ethernetového kabelu odštípněte jednu koncovku RJ45

Druhá strana kabelu zůstává původní a později ji zapojte do Cubee One - druhý port zleva, viz krok 13. Příprava kabelu krok 1
6

Odstraňte izolaci asi 2 cm kolem žil kabelu

Příprava kabelu krok 2
7

Odštípněte všechny žíly v kabelu kromě bílo-modré a modré

Příprava kabelu krok 3
8

Oholte modrou a modrobílou izolaci na žilkách, abyste se dostali až ke kovovým vodičům

Příprava kabelu krok 4
9

Zpevněte vodiče

Každý z kovových vodičů je potřeba zakroutit, přeložit a znovu zakroutit, aby se vodiče zpevnily. Kovové části jsou pak připravené k přímému zasunutí do pinů svorkovnice. Příprava kabelu krok 5
10

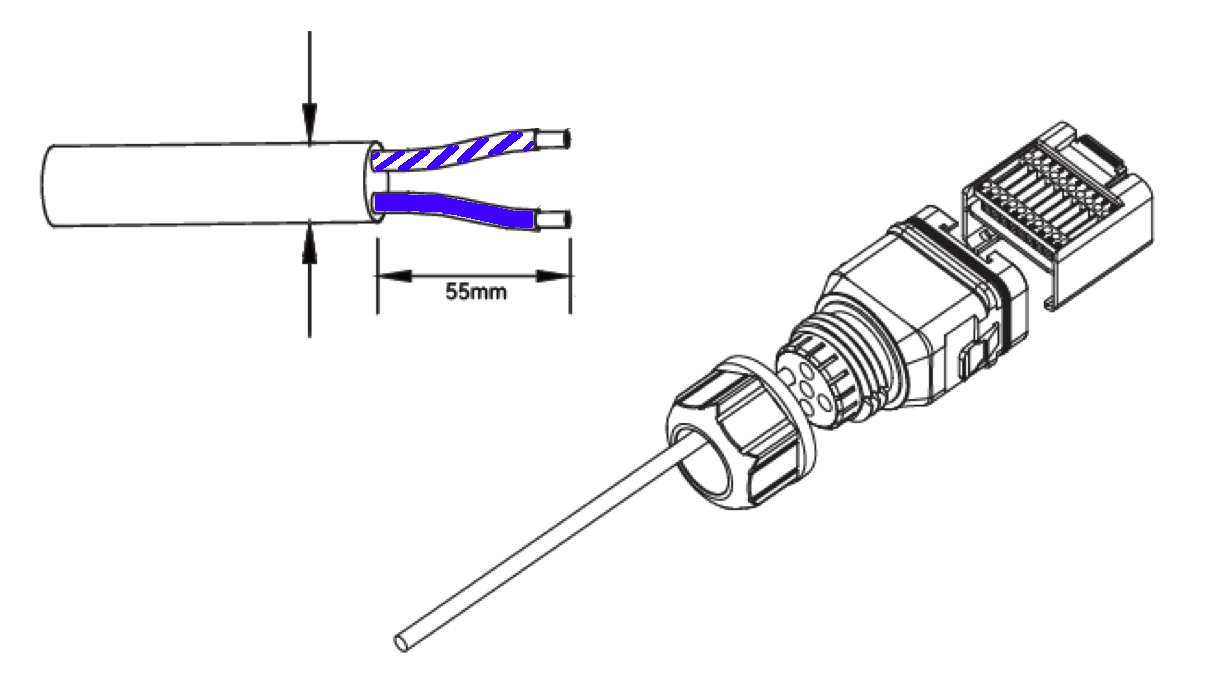

Kabel provlečte maticí, kabelovou průchodkou a tělem konektoru, až k svorkovnici

Wattsonic G3 Kabel
Wattsonic G3 Dráty
11

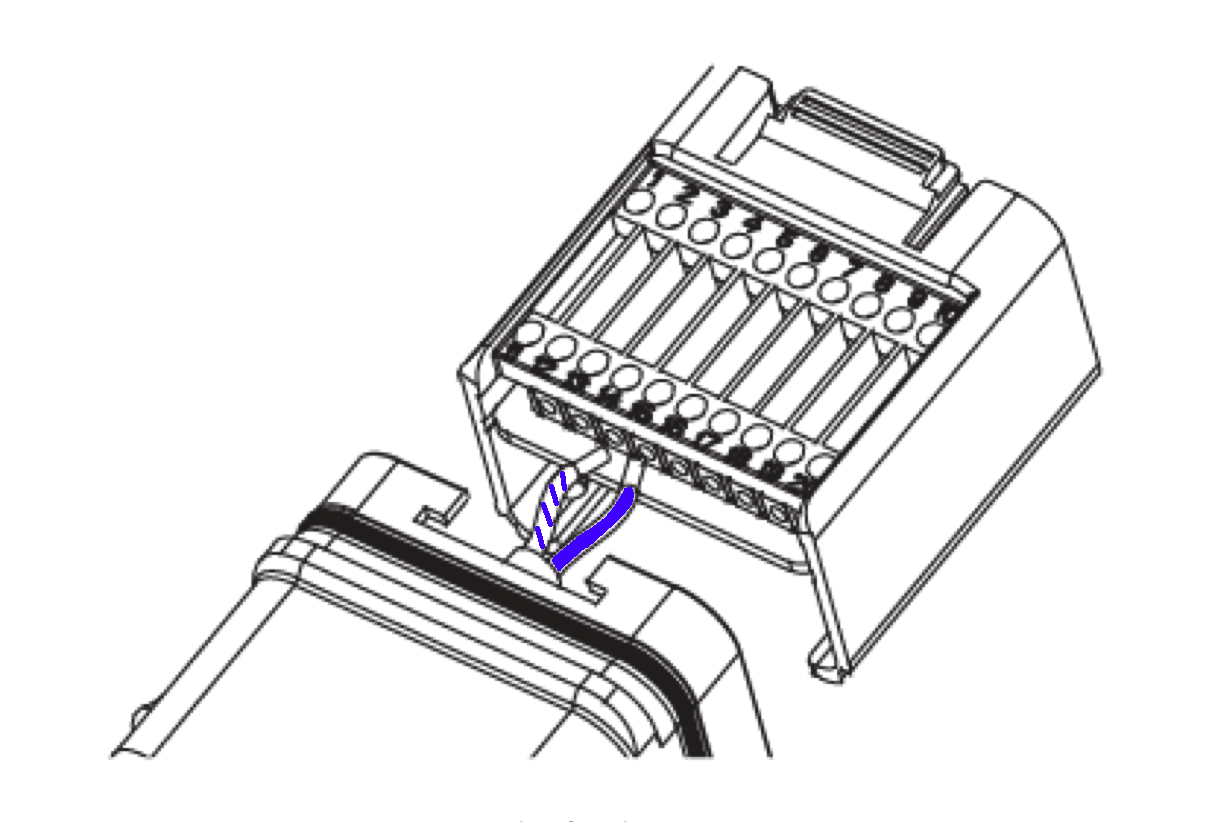

Vodiče připojte na pozice 13 - bílo-modrá a 14 - modrá a přišroubujte

Wattsonic G3 Ems
12

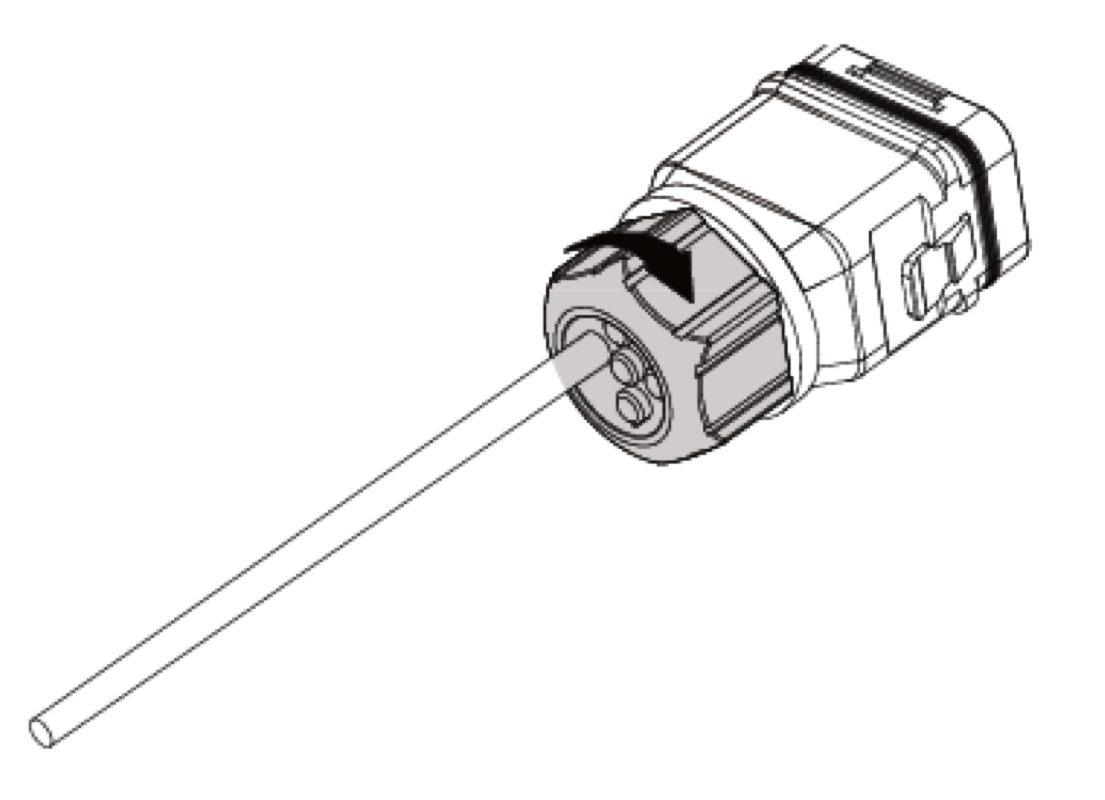

Svorkovnici opět složte a připojte ke střídači

Wattsonic G3 Šroubování
13

Kabel zapojte původní koncovkou do Cubee One - druhý port zleva

Cubee Porty
14

Kontrola komunikace. Správně navázaná komunikace bude indikována zelenou LED u ikony střídače

Cubee Dioda 3 Zelená
