Solax Logo

​
Postup Zapojení Cubee One ke střídači Solax X3 G4 přes kabel (RTU):

1

Stáhněte si aplikaci Cubee a kompletně vytvořte novou domácnost

Předtím, než se začne zapojovat Cubee do střídače, je nutné mít staženou mobilní aplikaci. Kontrolka na Cubee nebude ukazovat správně zapojení střídače, dokud nebude kompletní vytvoření domácnosti. Návod na vytvoření nové domácnosti v aplikaci Cubee.
2

Odšroubujte krytku, která je na COM portu.

nameOfInverterModel
3

Udělejte v ní díru a prostrčte kabel s koncovkou RJ45 (klasický ethernetový kabel).

Tento kabel je součástí balení Cubee One a není nutné na kabelu dělat žádné úpravy.
nameOfInverterModel Piny
4

Připojte jej a následně krytku znovu zašroubujte.

Při použití jiného portu než COM se střídač vypne jako ochranný mechanismus. Ke správnému zapojení je nutné použít pouze COM port.
5

Zapojte kabel ke Cubee a ověřte správnost komunikace

Tento krok se liší v závislosti na modelu Cubee
Kabel zapojte druhým koncem do Cubee One - druhý port zleva
Cubee One Porty
Kontrola komunikace se střídačem svítí zeleně. Jedná se o třetí LED diodu.
Cubee One Dioda 3 Zelená

​
Často kladené dotazy

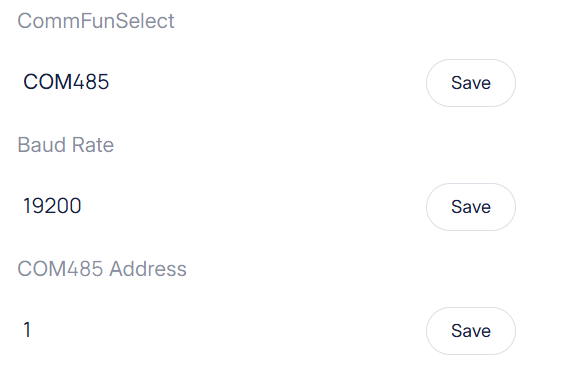

U střídačů Solax připojených kabelem bývá často problém v nastavení modbus adresy a konfiguraci přímo ve střídači. Nastavení na straně Solaxu musí být stejné jako v aplikaci Cubee. Toto nastavení lze změnit buď přes aplikaci Solax Cloud, nebo přímo na střídači.Výchozí hodnoty, pokud do nastavení zasahováno nebylo jsou:Komunikační protokol: COM485Baud Rate: 19200Modbus Address: 1Nastavení přes aplikaci Solax Cloud:V aplikaci Solax Cloud zkontrolujte, že v sekci Zařízení - Nastavení - Heslo je “2014”- Pokročilé nastavení - Modbus Na snímku obrazovky je vidět jak mají správné hodnoty vypadat.
Solax Cloud
Nastavení přímo na střídači:Obdobně se lze dostat k nastavení i přímo na střídači. Cesta k nastavení je Menu main - Settings - Heslo je “2014”- Advanced settings - Modbus. Snímek níže zobrazuje možnosti rozhraní displeye střídače. Zvolte tedy cestu 5 a následně pokročilé nastavení označené hvezdičkou.
Solax Cloud
Problém stále nebyl vyřešenPokud by potíže přetrvávaly, doporučujeme zkontrolovat ještě fyzické zapojení, zejména zda zadaný port zařízení Cubee (platí pouze pro Cubee One) v aplikaci odpovídá skutečně užívanému portu.Další možností je chybné krimpování kabelu. Zopakujte krimpování dle návodu výše.
