Jak zapojit střídač Solax X3 G2
Manuál na zapojení Solax X3 model G2 zařízení Cubee One
Potřebné zařízení a materiály:
- Zařízení Cubee One
- Fotovoltaický střídač Solax X3 G2 zapojený k internetu ethernetovým kabelem
- střídač musí být zapojen neustále k lokální síti
- střídač nesmí bt zaýpojen k lokální síti přes Wi-Fi - komunikace nefunguje, musí být kabel
Postup zapojení:
1
Zapojte zařízení Cubee One a zapojte ho na stejnou lokální síť, jako je váš střídač Solax
2

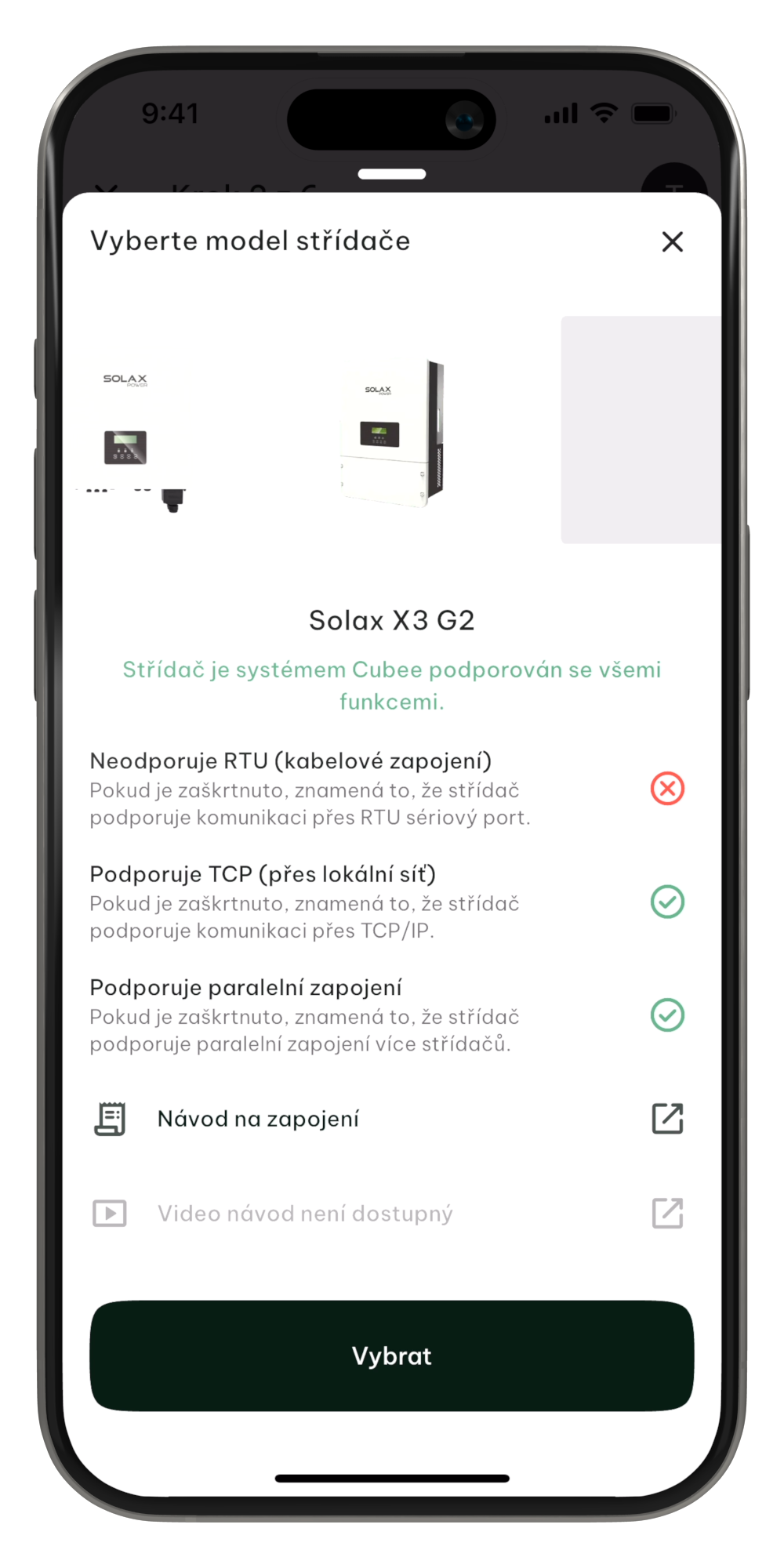

V aplikaci vyberte model Solax X3 G2
3

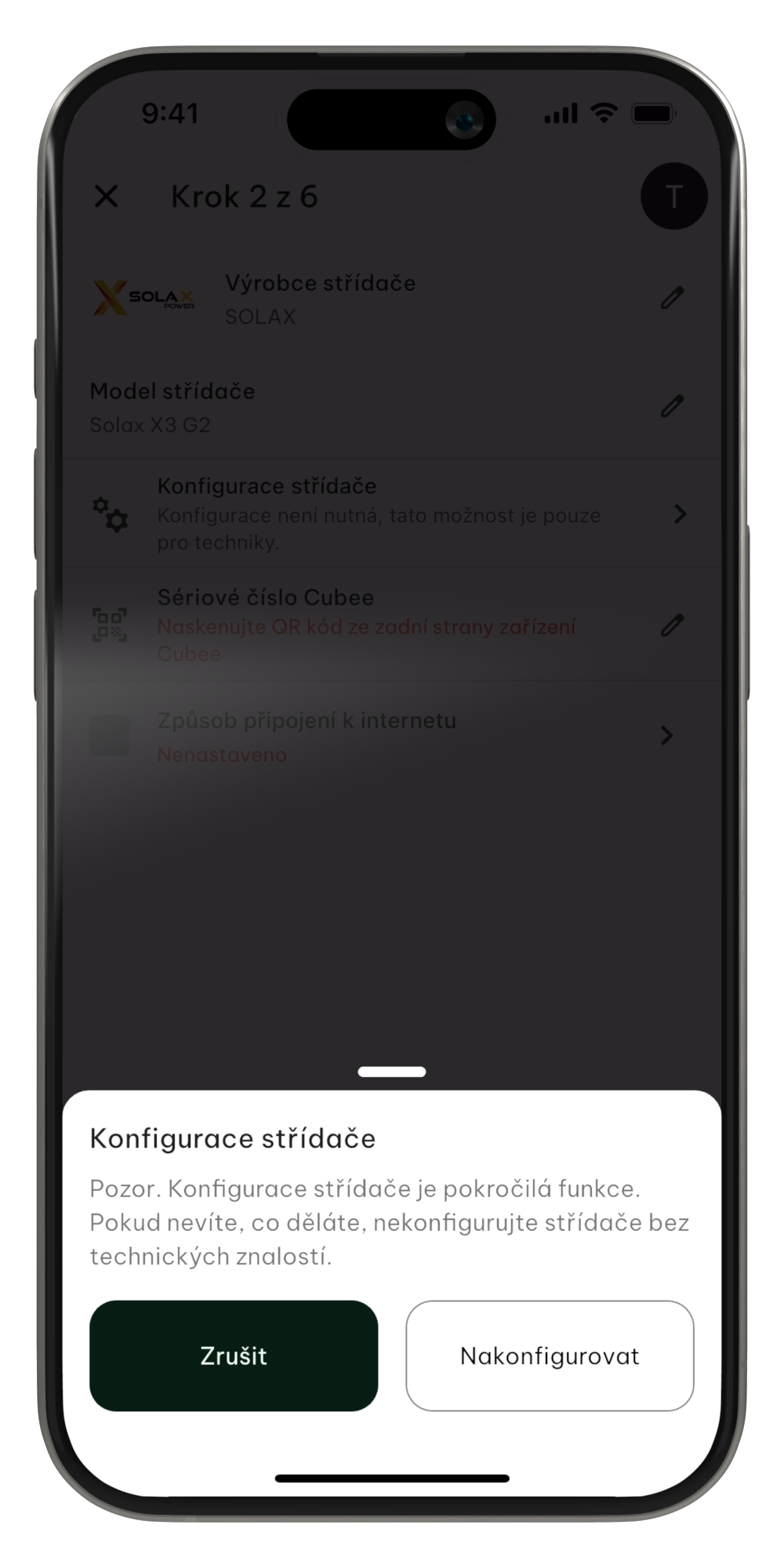

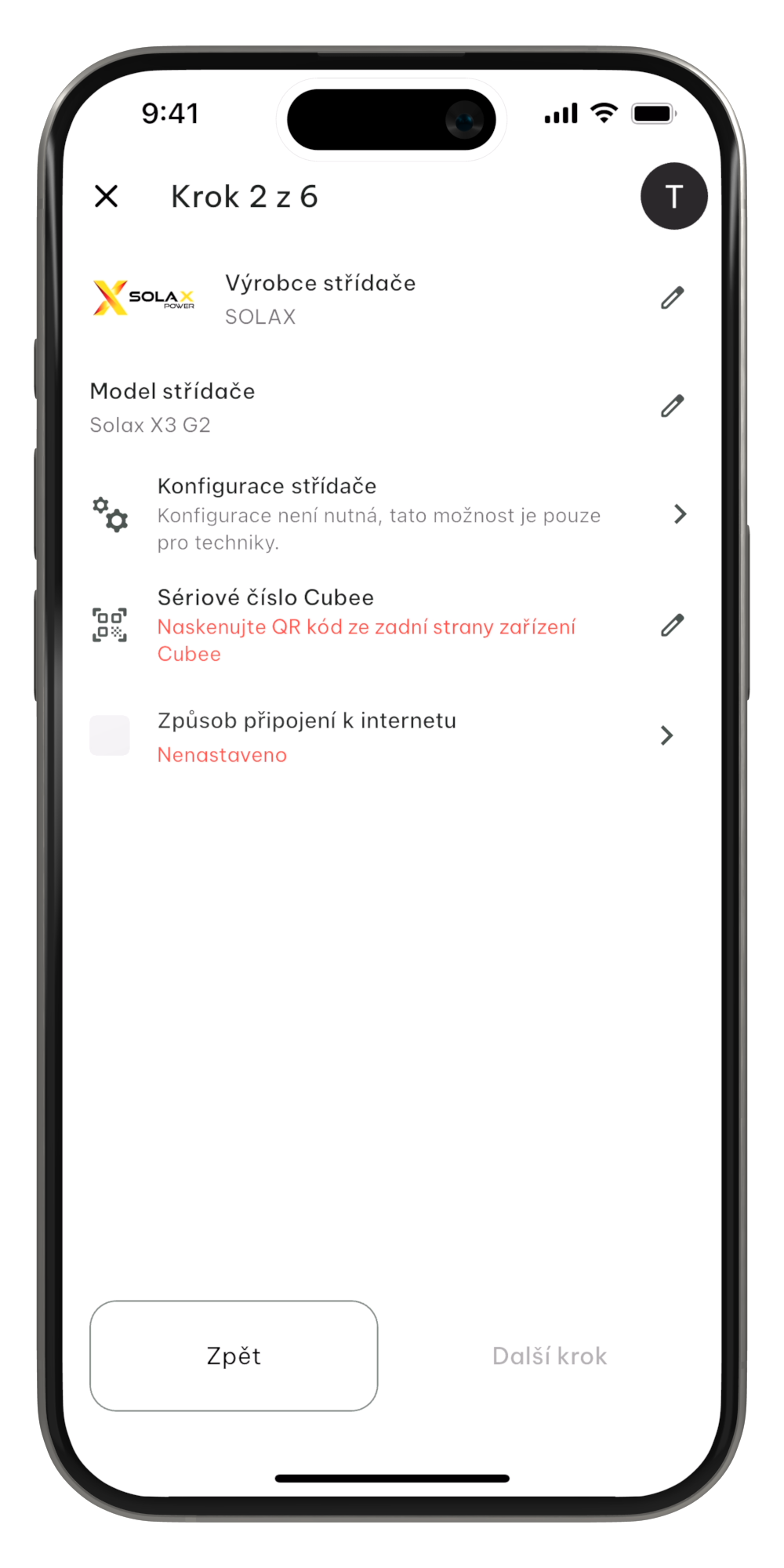

Vyberte možnost nakonfigurovat střídač
4

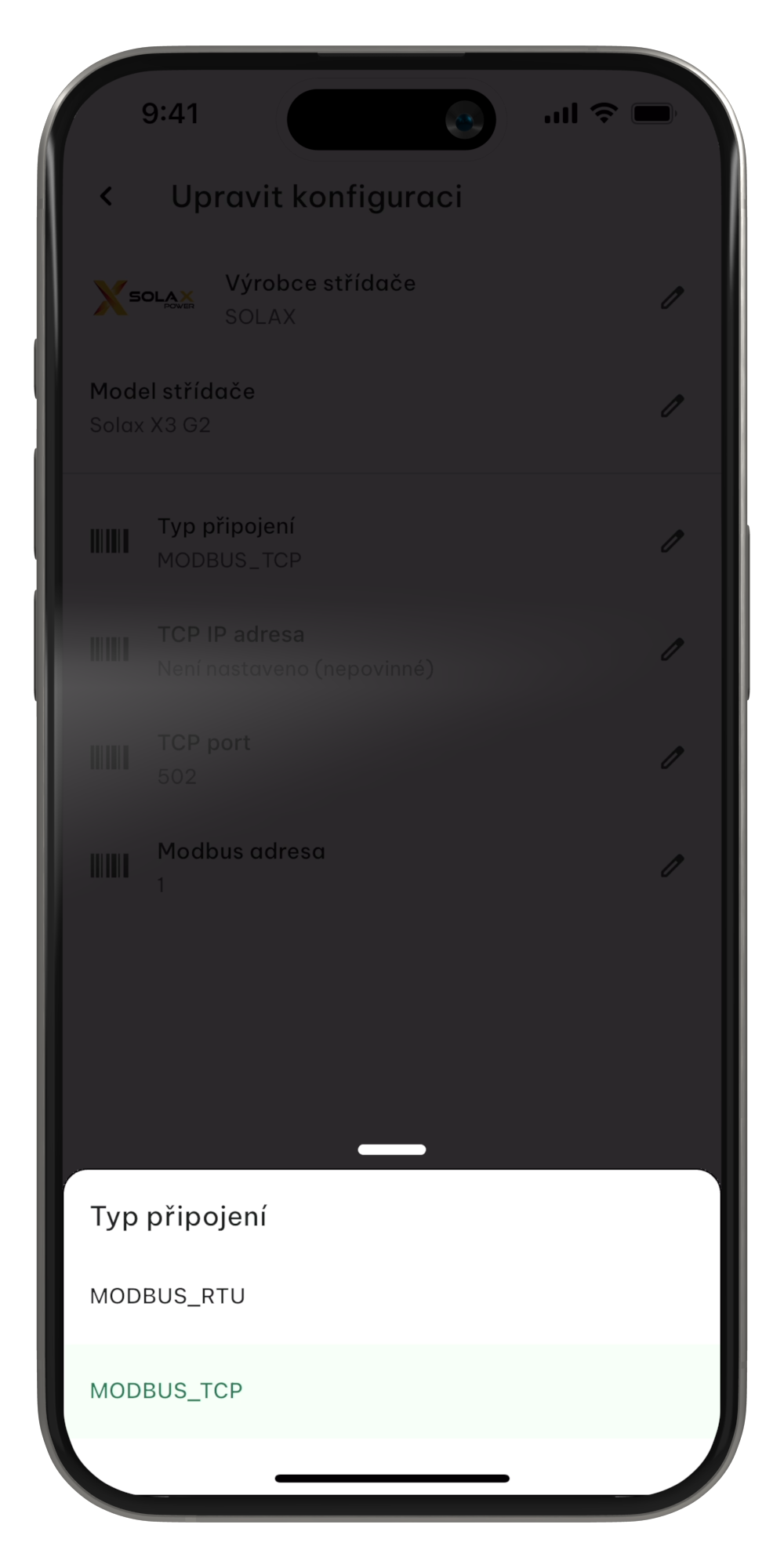

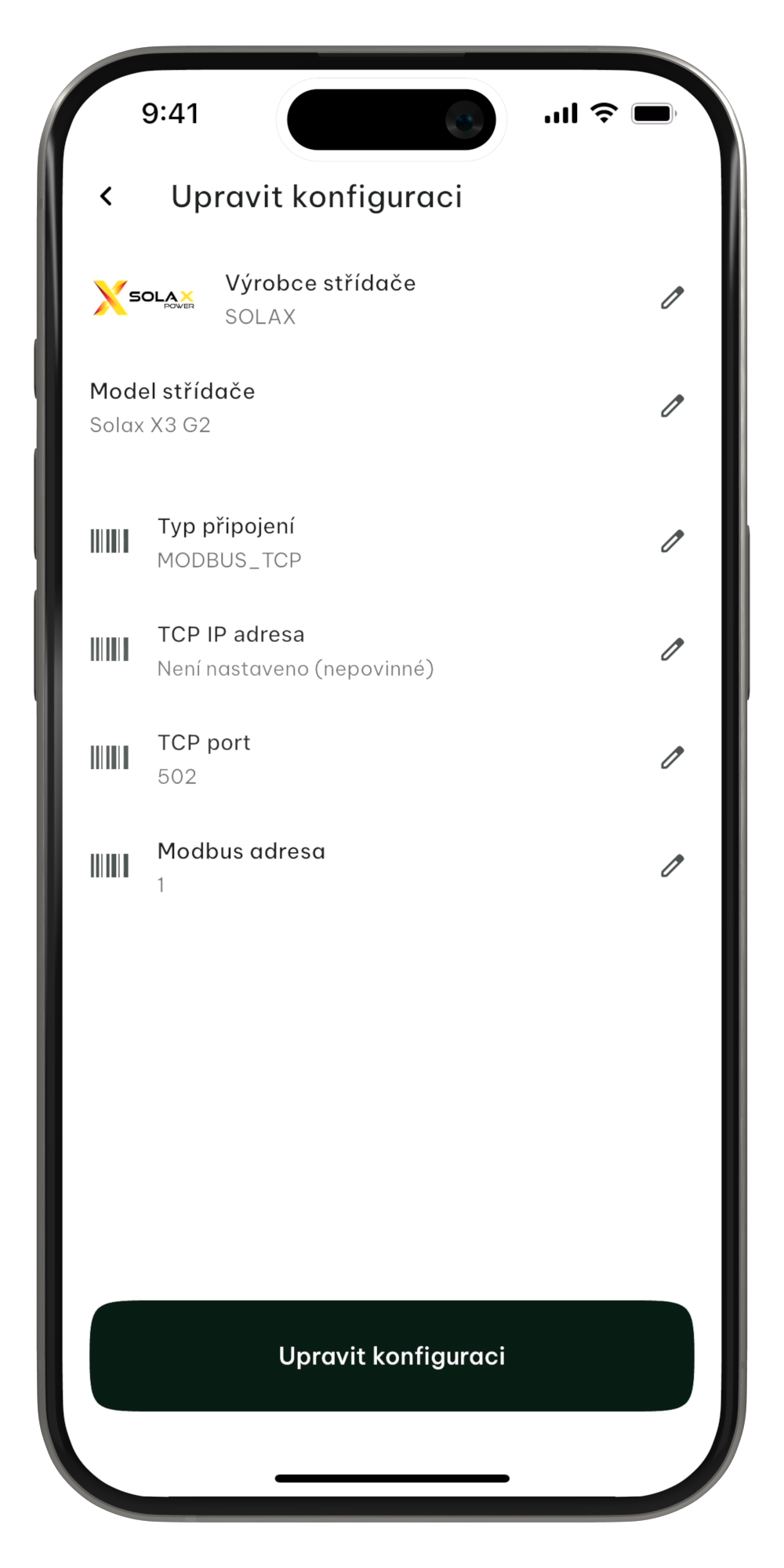

V typu připojení vyberte režim MODBUS_TCP a zvolte port 502. Jiná nastavení není třeba upravovat a uložte
5
Cubee One automaticky střídač vyhledá a připojí se k němu. Veškerá komunikace se střídačem bude probíhat bezdrátově po TCP/IP. Toto je jediná možnost připojení ke střídači G2. Připojení kabelem přes RS485 není možné použít.
6
Kontrola komunikace. Správně navázaná komunikace bude indikována zelenou LED u ikony střídače
