Výkon střídače

Cubee podporuje všechny střídače od výkonu 5kW až po výkon 20 kW. Střídač s nejnižším podporovaným výkonem nese označení HYD 5KTL - 3PH Střídač s nejvyším podporovaným výkonem nese označení HYD 20KTL - 3PH

​
Verze firmwaru střídače

Pro stabilní funkci komunikace a spolehlivé ovládání je nezbytné, aby měl střídač správnou verzi firmwaru.
Aktualizujte verzi firmwaru střídače na verzi 110061,110062 nebo 100300. Která z těchto verzí je nejvhodnější, je individuální, viz text níže.
U střídačů Sofar platí, že nový firmware musí začínat stejným dvojčíslím jako stávající verze původní verze V07/V10 vyžadují aktualizaci na 100300, novější verze V11 na 110061 nebo 110062). Kompatibilita firmwaru se odvíjí od roku výroby a revize základní desky:
  • Starší revize přibližně do poloviny roku 2023: výrobní firmware je V07 nebo V10. Nutná je zde aktualizace na verzi 100300. Firmware řady V11 technicky nelze nahrát.
  • Novější revize (od konce roku 2023 dál): Výrobní firmware je V11 a vyžaduje aktualizaci na verzi 110061 nebo 110062.
Na starších verzích (110051) dochází po několika dnech k výpadku komunikace, který lze vyřešit pouze restartem střídače prostřednictvím jeho dočasného vypnutí a opětovným zapnutím. Podporována není ani novější verze V110822 ani žádné jiné verze. Pokud potřebujete aktualizovat firmware střídače, obraťte se na firmu, která Vám střídač instalovala. Cubee neaktualizuje firmware verze střídače.
Informaci ohledně FW verze můžete nalézt například na adrese: https://globalhome.solarmanpv.com/plant/infos/device

​
Postup zapojení střídače SolarSofar HYD s Cubee:

1

Stáhněte si aplikaci Cubee a kompletně vytvořte novou domácnost

Předtím, než se začne zapojovat Cubee do střídače, je nutné mít staženou mobilní aplikaci. Kontrolka na Cubee nebude ukazovat správně zapojení střídače, dokud nebude kompletní vytvoření domácnosti. Návod na vytvoření nové domácnosti v aplikaci Cubee.
2

U dodaného ethernetového kabelu odštípněte jednu koncovku RJ45

Druhá strana kabelu zůstává původní a později ji zapojte do Cubee One - druhý port zleva, viz krok 8.Příprava kabelu krok 1
3

Odstraňte izolaci asi 2 cm kolem žil kabelu

Příprava kabelu krok 2
4

Odštípněte všechny žíly v kabelu kromě bílo-modré a modré

Příprava kabelu krok 3
5

Oholte modrou a modrobílou izolaci na žilkách, abyste se dostali až ke kovovým vodičům

Příprava kabelu krok 4
6

Zpevněte vodiče

Každý z kovových vodičů je potřeba zakroutit, přeložit a znovu zakroutit, aby se vodiče zpevnily. Kovové části jsou pak připravené k přímému zasunutí do pinů svorkovnice.Příprava kabelu krok 5
7

Zapojte do COM svorkovnice

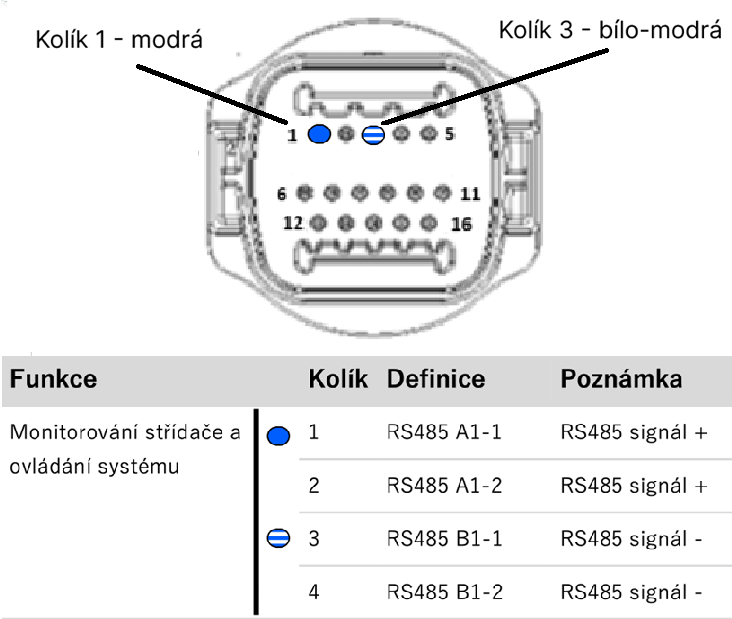

Svorkovnice SofarSolaru může být buď kulatá či hranatá. Kulatá svorkovnice je starší typ, nově instalované Sofary již většinou mají hranatou svorkovnici. Svorkovnice se nachází uvnitř COM konektoru, který je možné odpojit od střídače. Pro přístup ke svorkovnici rozeberte vrchní kryt konektoru. Podobně, jako je ukázáno připojení vodičů ve videu zde.Zvýšenou pozornost věnujte správnému napojení pinů. Kulatá svorkovnice má číslování pinů z opačně strany oproti hranaté. Obrázek níže zobrazuje svorkovnici, která je natočena čelem k uživateli.

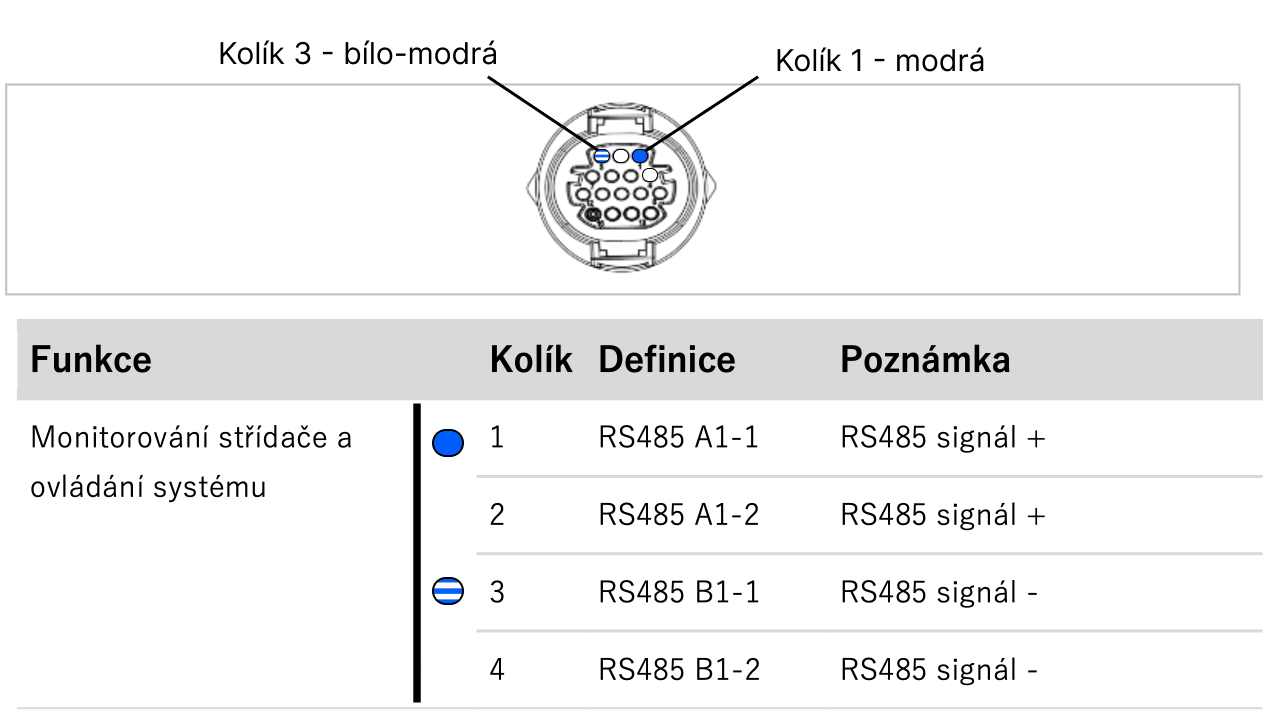

Zapojte do COM svorkovnice modrou žílu na pozici 1 a modro-bílou žílu na pozici 3. Číslování pozic probíhá z prava do leva.
Sofar Solar Hyd Ktl 3ph Zapojeni Pn

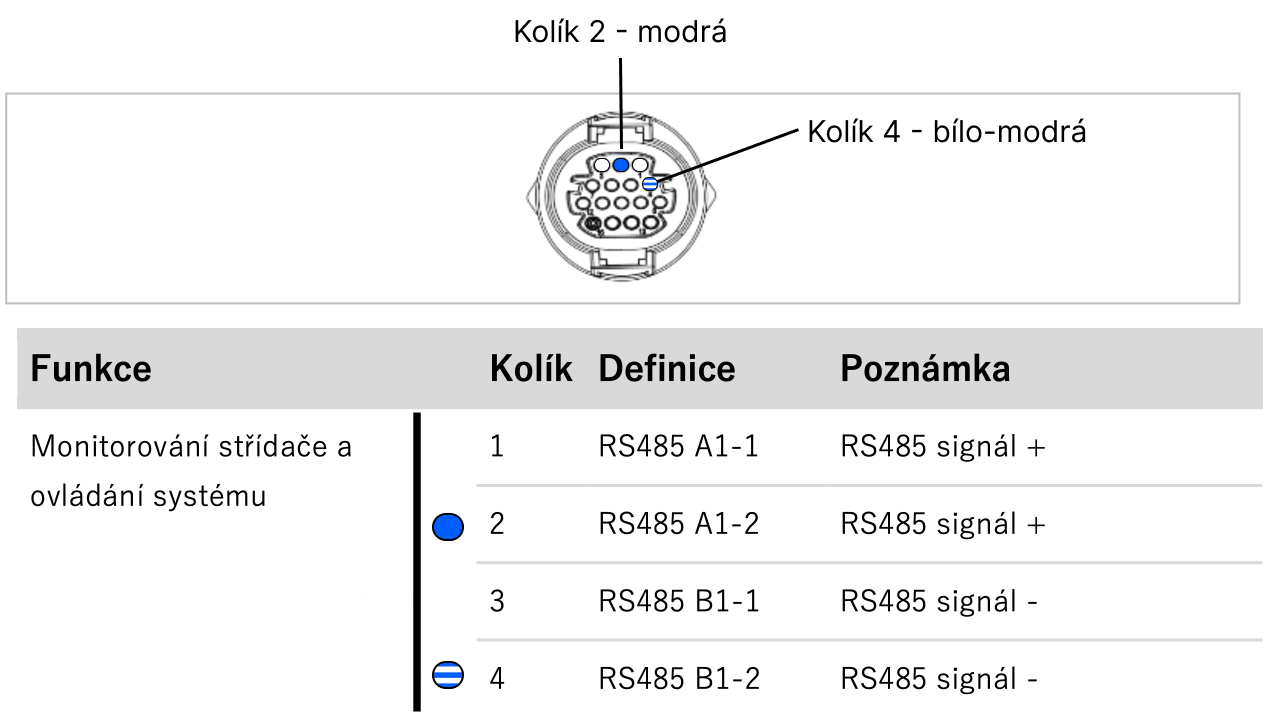

Alternativní zapojení: Alternativně připojte modrou žílu na pozici 2 a modro-bílou žílu na pozici 4.
Sofar Solar Zapojeni Alternativni
Postup rozebrání svorkovnice na střídači SofarSolar HYD:
Upozornění:Ve svorkovnici se mohou nacházet i další vodiče. Tyto vodiče neodpojujte ani nijak neměňte jejich zapojení. Typicky se jedná o vodiče pro komunikaci s baterií nebo externím wattmetrem.
8

Zapojte kabel ke Cubee a ověřte správnost komunikace

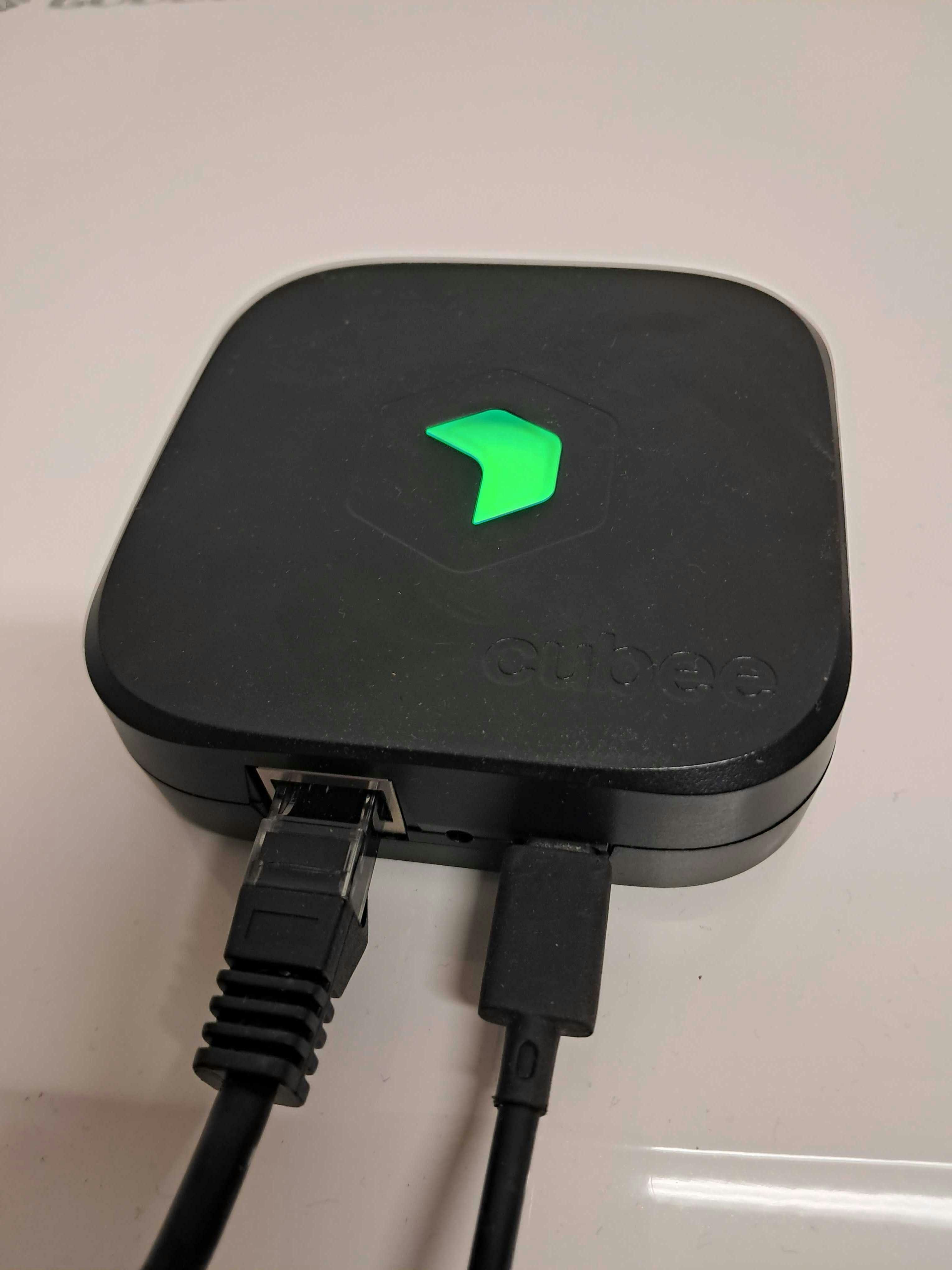

Tento krok se liší v závislosti na modelu Cubee
Kabel zapojte druhým koncem do Cubee One - druhý port zleva
Cubee One Porty
Kontrola komunikace se střídačem svítí zeleně. Jedná se o třetí LED diodu.
Cubee One Dioda 3 Zelená
