Jak připojit střídač Growatt SPH
Manuál na připojení střídače Growatt k zařízení Cubee One
Cubee podporuje střídače Growatt SPH od verze “YBAA 070612” U verze “YBAA 050510” je odzkoušeno, že ovládání nefunguje.
Pokud potřebujete aktualizovat firmware střídače, obraťte se prosím na firmu, která Vám střídač instalovala. Cubee nedokáže aktualizovat firmware verze střídače.
Potřebné zařízení a materiály:
- Zařízení Cubee One
- Fotovoltaický střídač Growatt
- Kabel s koncovkami RJ45 (Ethernetový kabel)
- Nový konektor RJ45 s ochrannou průchodkou
- Síťové kleště (pro případné krimpování konektorů)
Postup připojení:
U dodaného ethernetového kabelu odštípněte jednu koncovku RJ45
Odstraňte izolaci asi 2 cm kolem žil
Odštípněte všechny žíly kromě bílo-modré a modré

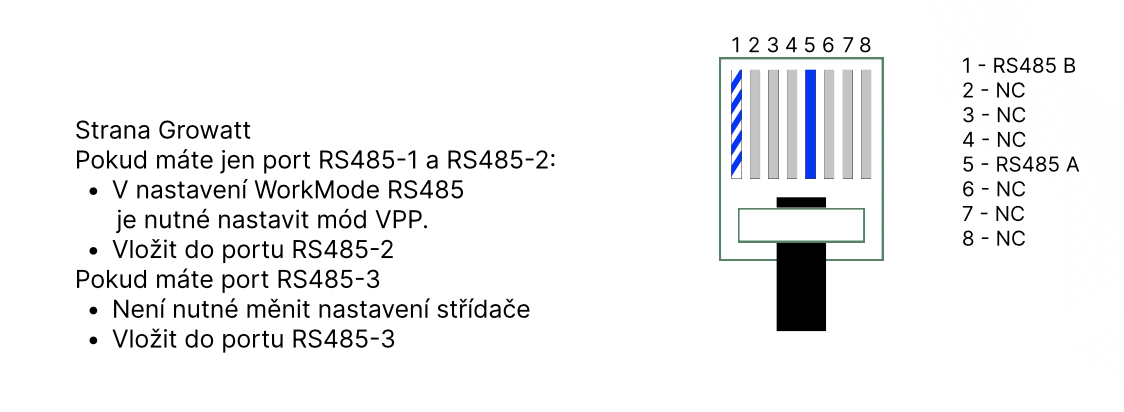

Nasuňte na kabel ochrannou průchodku a nakrimpujte modro-bílou žílu na pozici 1, modrou žílu na pozici 5
Následující krok se dělí podle toho, zda máte na střídači port RS485-3

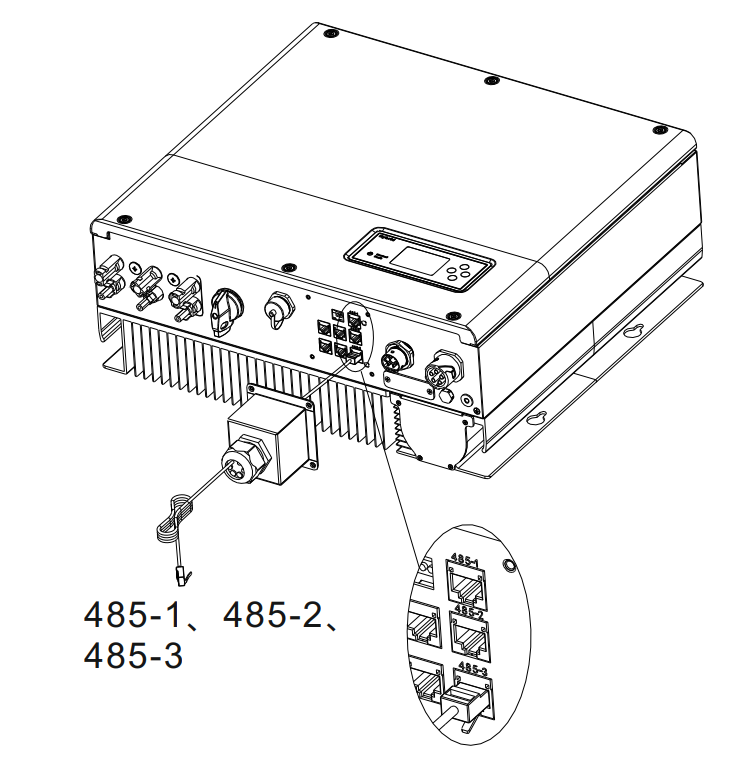

Pokud máte na střídači port RS485-3, zapojte takto nakrimpovaný kabel do něj a není třeba jakkoli měnit nastavení na střídači.
Pokud máte na střídači port RS485-3, zapojte takto nakrimpovaný kabel do něj a není třeba jakkoli měnit nastavení na střídači.
Pokud máte na střídači pouze porty RS485-1 a RS485-2 tak na střídači Growatt zadejte v nastavení WorkMode RS485 mód VPP (v takovém případě není možné mít paralelní zapojení střídačů) a připojte kabel do RS485-2
Kabel zapojte s původní koncovkou do Cubee One - druhý port zleva
Kontrola komunikace. Správně navázaná komunikace bude indikována zelenou LED u ikony střídače
