Potřebné zařízení a materiály:

  • Zařízení Cubee One
  • Fotovoltaický střídač GoodWe
  • Kabel s koncovkami RJ45 (Ethernetový kabel)
  • Nový konektor RJ45 s ochrannou průchodkou
  • Síťové kleště (pro případné krimpování konektorů)

​
Postup Zapojení:

1

Stáhněte si aplikaci Cubee a kompletně vytvořte novou domácnost

Předtím, než se začne zapojovat Cubee do střídače, je nutné mít staženou mobilní aplikaci. Kontrolka na Cubee nebude ukazovat správně zapojení střídače, dokud nebude kompletní vytvoření domácnosti. Návod na vytvoření nové domácnosti v aplikaci Cubee.
2

Rozmonujte svorkovnici

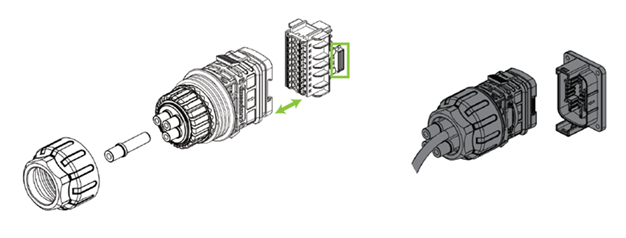

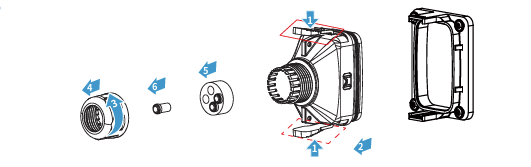

Rozmontování svorkovnice se začíná tím, že se zmáčnou pacičky. Dojte tak k oddělení svorkovnice od střídače. Odšroubuje se kulatý zadní kryt. Pokud je součastí i gumová krytka, vyndá se z ní krycí těsnění, tak aby kabel bylo možné prostčit. Nyní je nutné svorkovnici oddělit od plastového krytu. Aby se tak stalo, je potřeba zmáčknout dvě aretace (packy)
Goodwe Svorkovnice Manual
Goodwe Svorkovnice Manual
3

Připravte kabel

Odštípněte jeden konec kabelu a protáhněte ho všemi krytkami (úzkým gumovým těsněním). Odstraňte izolaci asi 2 cm kolem žil. Druhý konec kabelu ponechte bez úprav, později zapojte do Cubee One - druhý port zleva, viz krok 7
Goodwe kabel
4

Nakrimpujte jednu koncovku RJ45

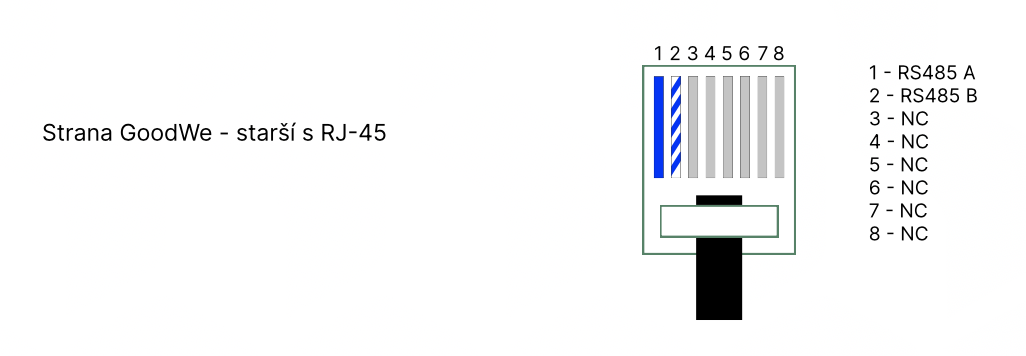

Odštípněte všechny žíly kromě bílo-modré a modré. Pro snazší manipulaci doporučujeme žíly zatočit, přeložit a znovu zatočt. Nasaďte koncovku RJ45 , tak aby modrá žíla byla na pozici 1 a modro-bílá žíla na pozici 2 viz obrázek výše.
Goodwe Pin
5

Zapojte kabel do portu

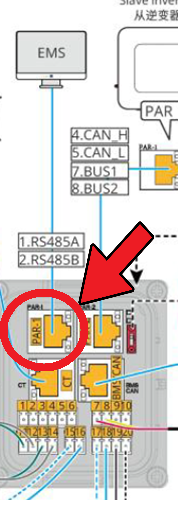

Nakrimpovaný kabel zapojte do EMS portu. Jedná se levý horní port s označením PAR 1.
Goodwe Gen 2 Port
6

Namontujte krytky

Zpátky namontujte krytky do původního stavu.
7

Na druhé straně kabelu zanechte původní koncovkou (bez krimpování) a zapojte do Cubee One - druhý port zleva

Cubee Porty
8

Kontrola komunikace. Správně navázaná komunikace bude indikována zelenou LED u ikony střídače

Cubee Dioda 3 Zelená
