Jak zapojit střídač GoodWe ET / GoodWe ET Plus do 12 kW
Manuál na zapojení střídače GoodWe s výkonem nižším než 12 kilowatt k zařízení Cubee One
Postup zapojení střídače se rozlišuje podle toho, zda se jedná o model střídače s EMS portem nebo se svorkovnicí.
Potřebné zařízení a materiály:
- Zařízení Cubee One
- Fotovoltaický střídač GoodWe
- Kabel s koncovkami RJ45 (Ethernetový kabel)
- Nový konektor RJ45 s ochrannou průchodkou
- Síťové kleště (pro případné krimpování konektorů)
Postup zapojení:

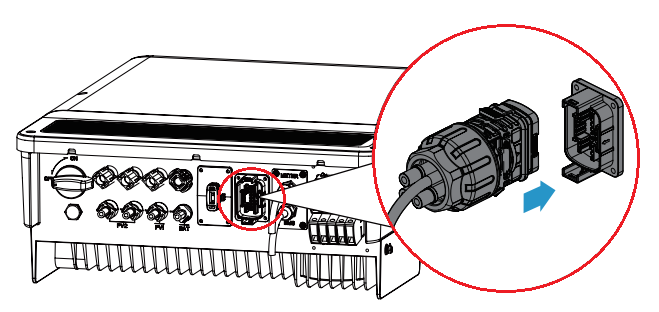

Rozmonujte svorkovnici

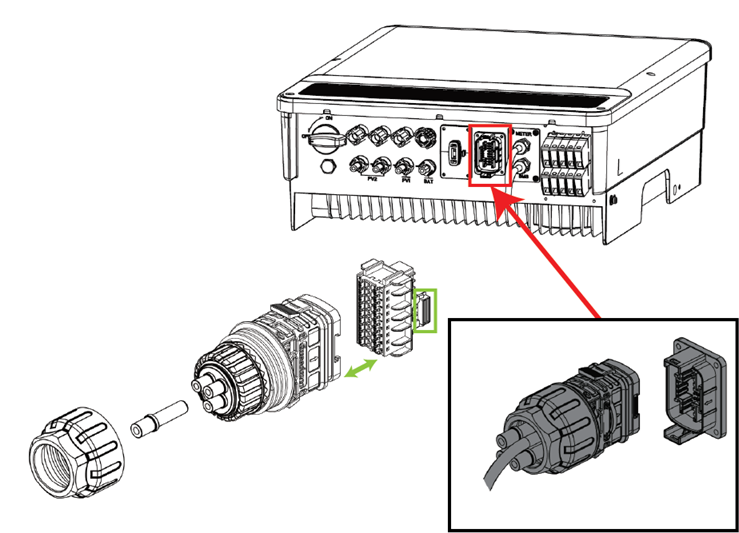

Rozmontování svorkovnice se začíná tím, že se zmáčnou pacičky. Dojte tak k oddělení svorkovnice od střídače. Odšroubuje se kulatý zadní kryt. Pokud je součastí i gumová krytka, vyndá se z ní krycí těsnění, tak aby kabel bylo možné prostčit. Nyní je nutné svorkovnici oddělit od plastového krytu. Aby se tak stalo, je potřeba zmáčknout dvě aretace (packy)
Připravte kabel
Odštípněte konec kabelu a protáhněte ho všemi krytkami (úzkým gumovým těsněním). Odstraňte izolaci asi 5,5 cm kolem žil.
Odštípněte všechny žíly kromě bílo-modré a modré
Odštípněte všechny žíly kromě bílo-modré a modré. Pro snazší manipulaci doporučujeme žíly zatočit, přeložit a znovu zatočt.

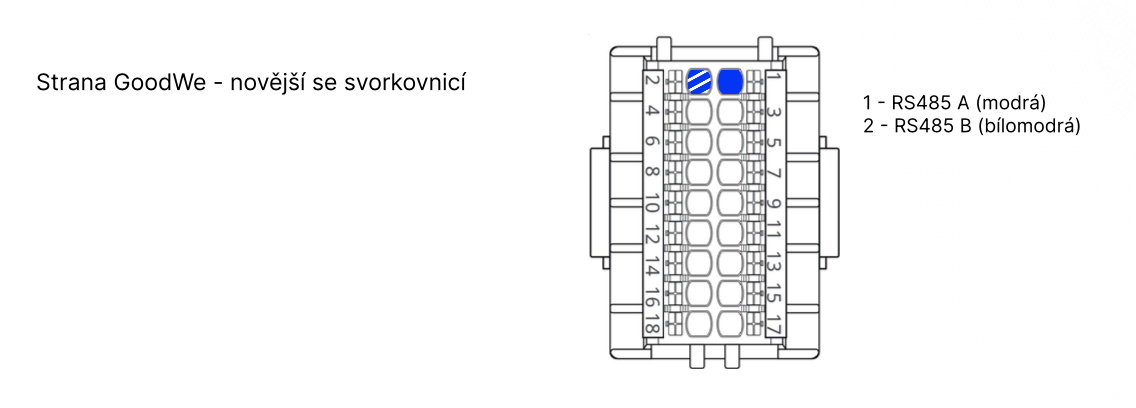

Zapojte modrou žílu na pozici 1 a modro-bílou žílu na pozici 2
Zamáčkněte a držet zamáčklou žluto-zelenou část svorkovnice (čudlík) v pozici, do které zapojujete kabel. Zapojte modrou žílu na pozici 1 a modro-bílou žílu na pozici 2 viz obrázek. Pokud jsou tyto pozice již obsazené, je nezbytné jiná zařízení odpojit a pozice uvolnit. Vložte žílu kabelu do svorkovnice, dostatečně hluboko aby byl mezi nimi kontakt.
Uzavřete svorku
Pustíte svorku, ona se zavře. Lehce ji povytáhněte, a tím zjistíte, že je uzavřená.
Namontujte krytky
Zpátky namontujte krytky do původního stavu.
Kabel zapojte původní koncovkou do Cubee One - druhý port zleva
Kontrola komunikace. Správně navázaná komunikace bude indikována zelenou LED u ikony střídače
Potřebné zařízení a materiály:
- Zařízení Cubee One
- Fotovoltaický střídač GoodWe
- Kabel s koncovkami RJ45 (Ethernetový kabel)
- Nový konektor RJ45 s ochrannou průchodkou
- Síťové kleště (pro případné krimpování konektorů)
Postup zapojení:
Rozmonujte svorkovnici
Rozmontování svorkovnice se začíná tím, že se zmáčnou pacičky. Dojte tak k oddělení svorkovnice od střídače. Odšroubuje se kulatý zadní kryt. Pokud je součastí i gumová krytka, vyndá se z ní krycí těsnění, tak aby kabel bylo možné prostčit. Nyní je nutné svorkovnici oddělit od plastového krytu. Aby se tak stalo, je potřeba zmáčknout dvě aretace (packy)
Připravte kabel
Odštípněte konec kabelu a protáhněte ho všemi krytkami (úzkým gumovým těsněním). Odstraňte izolaci asi 5,5 cm kolem žil.
Odštípněte všechny žíly kromě bílo-modré a modré
Odštípněte všechny žíly kromě bílo-modré a modré. Pro snazší manipulaci doporučujeme žíly zatočit, přeložit a znovu zatočt.
Zapojte modrou žílu na pozici 1 a modro-bílou žílu na pozici 2
Zamáčkněte a držet zamáčklou žluto-zelenou část svorkovnice (čudlík) v pozici, do které zapojujete kabel. Zapojte modrou žílu na pozici 1 a modro-bílou žílu na pozici 2 viz obrázek. Pokud jsou tyto pozice již obsazené, je nezbytné jiná zařízení odpojit a pozice uvolnit. Vložte žílu kabelu do svorkovnice, dostatečně hluboko aby byl mezi nimi kontakt.
Uzavřete svorku
Pustíte svorku, ona se zavře. Lehce ji povytáhněte, a tím zjistíte, že je uzavřená.
Namontujte krytky
Zpátky namontujte krytky do původního stavu.
Kabel zapojte původní koncovkou do Cubee One - druhý port zleva
Kontrola komunikace. Správně navázaná komunikace bude indikována zelenou LED u ikony střídače
Videonávod na zapojení GoodWe ET:
Potřebné zařízení a materiály na zapojení GoodWe ET:
- Zařízení Cubee One
- Fotovoltaický střídač GoodWe ET
- Kabel s koncovkami RJ45 (Ethernetový kabel)
- Nový konektor RJ45 s ochrannou průchodkou
- Síťové kleště (pro případné krimpování konektorů)
Postup Zapojení:
U dodaného ethernetového kabelu odštípněte jednu koncovku RJ45
Odstraňte izolaci asi 5,5 cm kolem žil
Odštípněte všechny žíly kromě bílo-modré a modré

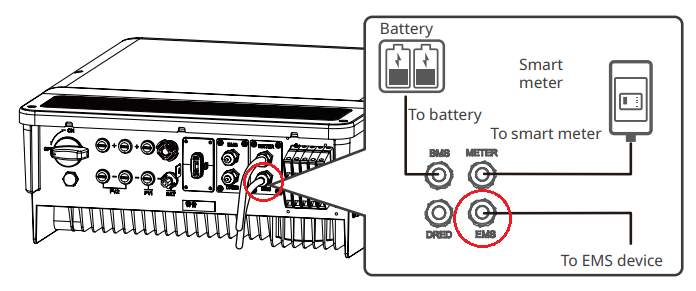

Nasuňte na kabel ochrannou průchodku skrz port EMS a nakrimpujte modrou žílu na pozici 1 a modro-bílou žílu na pozici 2 a zapojte do RJ-45 portu
Kabel zapojte původní koncovkou do Cubee One - druhý port zleva
Kontrola komunikace. Správně navázaná komunikace bude indikována zelenou LED u ikony střídače
