Potřebné zařízení a materiály:

  • Zařízení Cubee One
  • Fotovoltaický střídač GoodWe
  • Kabel s koncovkami RJ45 (Ethernetový kabel)
  • Nový konektor RJ45 s ochrannou průchodkou
  • Síťové kleště (pro případné krimpování konektorů)

Postup zapojení:

1

Rozmonujte svorkovnici

Rozmontování svorkovnice se začíná tím, že se zmáčnou pacičky. Dojte tak k oddělení svorkovnice od střídače. Odšroubuje se kulatý zadní kryt. Pokud je součastí i gumová krytka, vyndá se z ní krycí těsnění, tak aby kabel bylo možné prostčit. Nyní je nutné svorkovnici oddělit od plastového krytu. Aby se tak stalo, je potřeba zmáčknout dvě aretace (packy)

2

Připravte kabel

Odštípněte konec kabelu a protáhněte ho všemi krytkami (úzkým gumovým těsněním). Odstraňte izolaci asi 5,5 cm kolem žil.

3

Nakrimpujte koncovku RJ45

Odštípněte všechny žíly kromě bílo-modré a modré. Pro snazší manipulaci doporučujeme žíly zatočit, přeložit a znovu zatočt. Nasaďte koncovku RJ45 , tak aby modrá žíla byla na pozici 1 a modro-bílá žíla na pozici 2 viz obrázek výše.

4

Zapojte kabel do portu

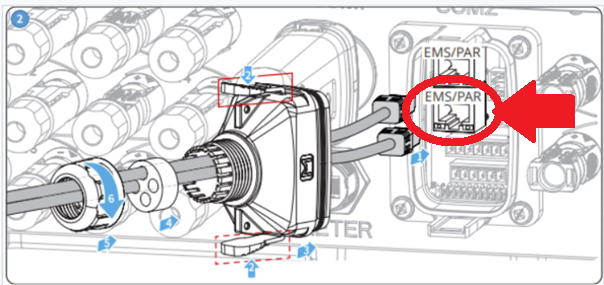

Nakrimpovaný kabel zapojte do spodního EMS/PAR portu

5

Namontujte krytky

Zpátky namontujte krytky do původního stavu.

6

Kabel zapojte původní koncovkou do Cubee One - druhý port zleva

7

Kontrola komunikace. Správně navázaná komunikace bude indikována zelenou LED u ikony střídače
