Postup zapojení Cubee One ke střídači Dražice přes kabel (RTU):

1

Stáhněte si aplikaci Cubee a kompletně vytvořte novou domácnost

Předtím, než se začne zapojovat Cubee do střídače, je nutné mít staženou mobilní aplikaci. Kontrolka na Cubee nebude ukazovat správně zapojení střídače, dokud nebude kompletní vytvoření domácnosti. Návod na vytvoření nové domácnosti v aplikaci Cubee.Během kroku 2/6 při vytváření domácnosti nelze vybrat střídač Dražice. Dražice je identický střídač jako Solax X3 G4, vyberte proto tento typ střídače.
2

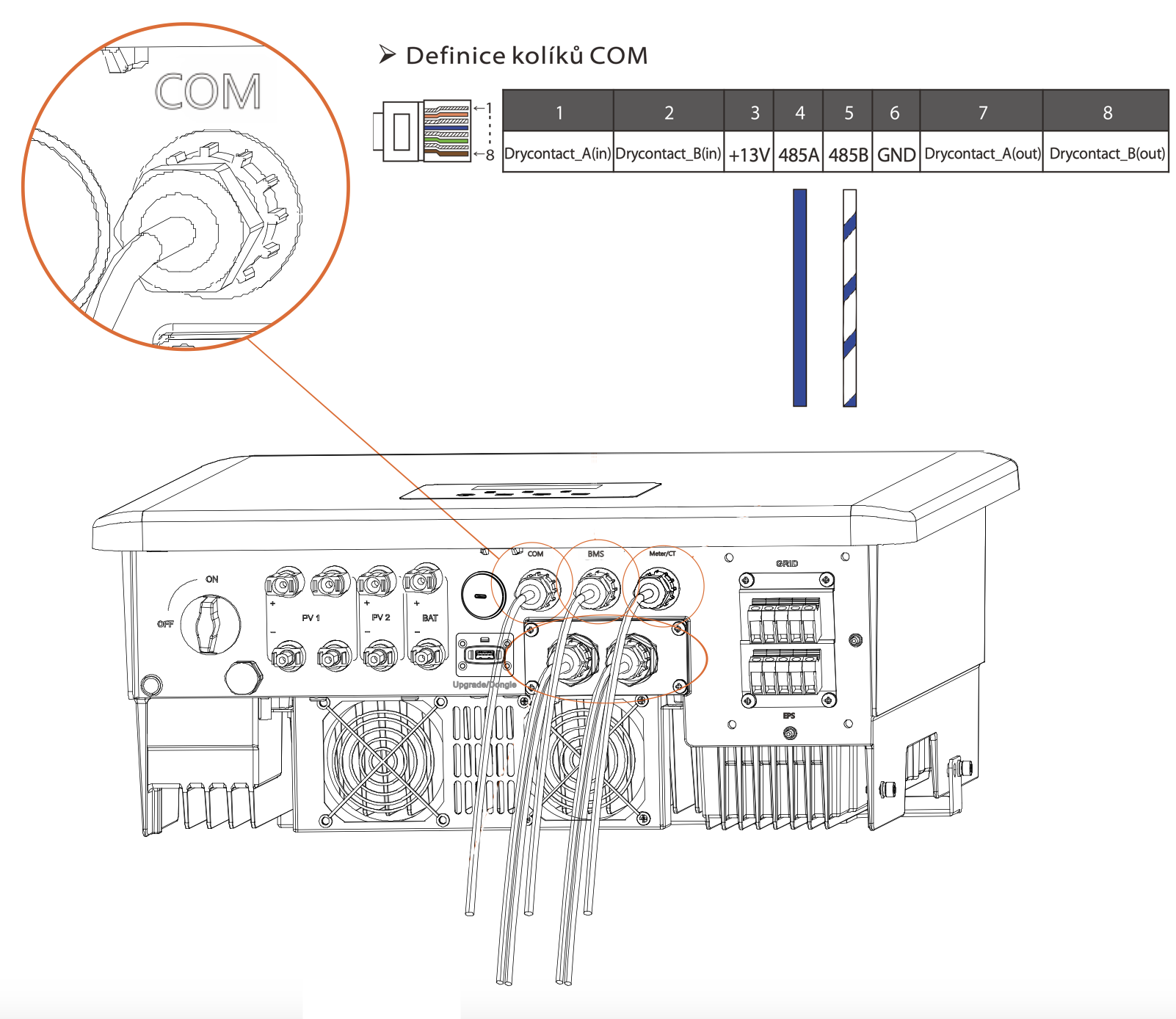

Odšroubujte krytku, která je na COM portu.

Dražice návod
3

Udělejte v ní díru a prostrčte kabel s koncovkou RJ45 (klasický ethernetový kabel).

Tento kabel je součástí balení Cubee One a není nutné na kabelu dělat žádné úpravy.

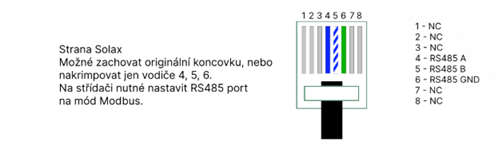

Dražice piny

V případě krimpování nového kabelu lze použít rovné zapojení T568B nebo nakrimpujte modrou žílu na pozici 4, modro-bílou žílu na pozici 5 a volitelně zelenou žílu na pozici 6 (uzemnění).

4

Připojte jej a následně krytku znovu zašroubujte.

Při použití jiného portu než COM se střídač vypne jako ochranný mechanismus. Ke správnému zapojení je nutné použít pouze COM port.
5

Zapojte kabel ke Cubee a ověřte správnost komunikace

Tento krok se liší v závislosti na modelu Cubee
Kabel zapojte druhým koncem do Cubee One - druhý port zleva
Cubee One Porty
Kontrola komunikace se střídačem svítí zeleně. Jedná se o třetí LED diodu.
Cubee One Dioda 3 Zelená
