- Zařízení Cubee One
- Fotovoltaický střídač Deye SUN
- Kabel s koncovkami RJ45 (Ethernetový kabel)
- Cubee převodník 232
Upozornění: Na střídači GEN 2 dodávaném společnosti Malina je nefunkční běžně používaný port MODBUS. Na ostatních portech METER a BMS lze pouze číst, bez možnosti zapisovat. Nejsou tak použitelné pro aktivní řízení s Cubee. Pouze pro Read-only monitoring.
Převodník
Pro ovládání střídače DEYE GEN 2 je potřeba zakoupit náš převodník 232, který umožňuje následně střídač i ovládat. Pro propojení stačí použít “rovný” UTP kabel, který je dodávaný v balení Cubee One.- Vliv převodníku na další systémy: Zapojením převodníku přebírá řízení naše chytré řízení Cubee a přestává fungovat standardní systém SolarMAN. Tím zároveň instalační firma ztrácí vzdálený přístup ke konfiguraci zařízení.
- Omezení při paralelním zapojení: Převodník nelze připojovat do zařízení Hub 5. Paralelně lze připojit maximálně dvě Maliny, a to přímo do zařízení Cubee.
Postup zapojení střídače
Upozornění pro paralelní zapojení
Upozornění pro paralelní zapojení
Pokud máte na instalaci více střídačů Deye zapojených paralelně, je nutné je všechny nastavit v aplikaci už v kroku vytváření domácnosti. U paralelních Deye se dělí maximální přetok podle jejich počtu. Cubee dělí přetok automaticky. Pokud Cubee nemá informaci o dalších střídačích, k vydělení nedojde a může nastat překročení rezervovaného výkonu elektrárny. Za překročení limitu jsou od distributora vysoké pokuty.
Příklad: rezervovaný výkon 10 kW, 2 střídače Deye - na každý střídač se zapíše 5 kW. Dohromady budou přetékat maximálně 10 kW. Pokud by ale nedošlo k nastavení v Cubee, že jsou zde dva střídače, pak by se na master střídač zapsalo celých 10 kW, ten tuto hodnotu předá i slave střídači a budou dohromady přetékat až 20 kW - to je pokuta téměř 22 tisíc korun.
Tento manuál je možné použít i pro instalaci klasického DEYE, uživatel ale přijde o komunikaci s čínským WiFi donglem. Není ale třeba postupovat podle složitého zapojení Jak připojit střídač DEYE.
1
Stáhněte si aplikaci Cubee a kompletně vytvořte novou domácnost
Předtím, než se začne zapojovat Cubee do střídače, je nutné mít staženou mobilní aplikaci. Kontrolka na Cubee nebude ukazovat správně zapojení střídače, dokud nebude kompletní vytvoření domácnosti. Návod na vytvoření nové domácnosti v aplikaci Cubee.
2

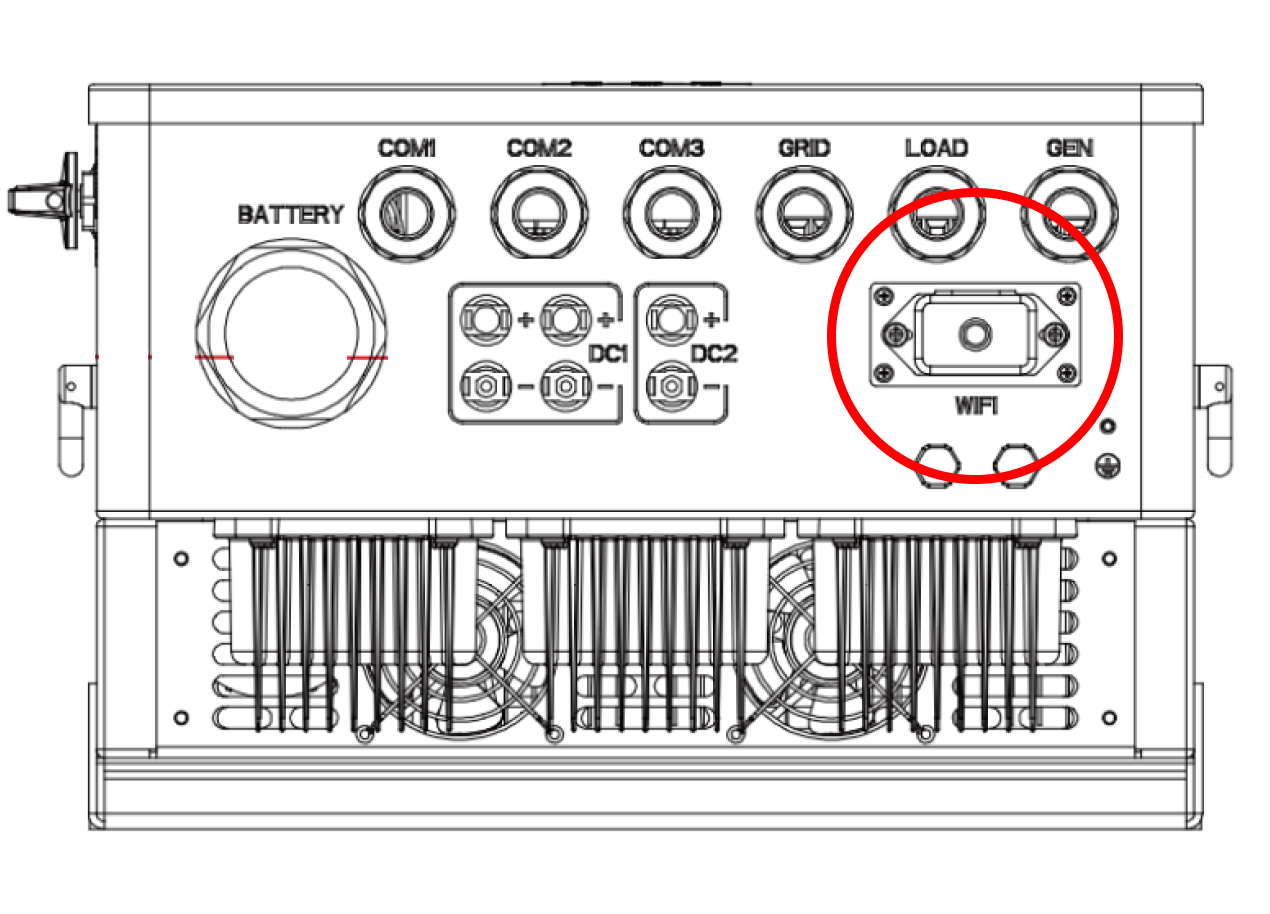

Najděte na spodní straně střídače WiFi port. Bude označen nápisem WiFi
3
Pokud je obsazen, je třeba zařízení vyjmout a nahradit Cubee převodníkem, který jste si objednali z našeho eshopu. Převodník není součástí balení Cubee One.
4
Do převodníku nasaďte kabel s koncovkami RJ45 a následně zapojte druhou stranu kabelu do prostředního portu na Cubee One.
5
Kontrola komunikace. Správně navázaná komunikace bude indikována zelenou LED u ikony střídače
