Potřebné zařízení a materiály:

  • Zařízení Cubee One
  • Fotovoltaický střídač Deye
  • Kabel s koncovkami RJ45 (Ethernetový kabel)
  • Nový konektor RJ45 s ochrannou průchodkou
  • Síťové kleště (pro případné krimpování konektorů)

​
Postup zapojení:

Upozornění: Pro zapojení je nutné sundat kryt střídače a pracovat uvnitř střídače, kde se nachází životu nebezpečné napětí. U tohoto střídače je nutné, aby instalaci prováděl pouze technik. Pokud si přejete instalaci provézt sami, zakupte si převodník a postupojte podle návodu Deye Sun Hybrid Gen 2 (Malina)
  • V případě, že instalace obsahuje více střídačů (a k zapojení je zvolena možnost s převodníkem) stačí pouze jeden převodník. Ten je nutné použít pro střídač, který vystupuje v roli Master. Není nutné pořizovat převodník pro každý ze střídačů.
  • Pokud máte na instalaci více střídačů Deye zapojených paralelně, je nutné je všechny nastavit v aplikaci už v kroku vytváření domácnosti. U paralelních Deye se dělí maximální přetok podle jejich počtu. Cubee dělí přetok automaticky. Pokud Cubee nemá informaci o dalších střídačích, k vydělení nedojde a může nastat překročení rezervovaného výkonu elektrárny. Za překročení limitu jsou od distributora vysoké pokuty.
  • Příklad: rezervovaný výkon 10 kW, 2 střídače Deye - na každý střídač se zapíše 5 kW. Dohromady budou přetékat maximálně 10 kW. Pokud by ale nedošlo k nastavení v Cubee, že jsou zde dva střídače, pak by se na master střídač zapsalo celých 10 kW, ten tuto hodnotu předá i slave střídači a budou dohromady přetékat až 20 kW - to je pokuta téměř 22 tisíc korun.
1

Stáhněte si aplikaci Cubee a kompletně vytvořte novou domácnost

Předtím, než se začne zapojovat Cubee do střídače, je nutné mít staženou mobilní aplikaci. Kontrolka na Cubee nebude ukazovat správně zapojení střídače, dokud nebude kompletní vytvoření domácnosti. Návod na vytvoření nové domácnosti v aplikaci Cubee.
2

U dodaného ethernetového kabelu odštípněte jednu koncovku RJ45

Druhá strana kabelu zůstává původní a později ji zapojte do prostředního portu Cubee, viz krok 8.Příprava kabelu krok 1
3

Odstraňte izolaci asi 2 cm kolem žil

Příprava kabelu krok 2
4

Odštípněte všechny žíly kromě bílo-modré, modré a volitelně i zelené

Příprava kabelu krok 3
5

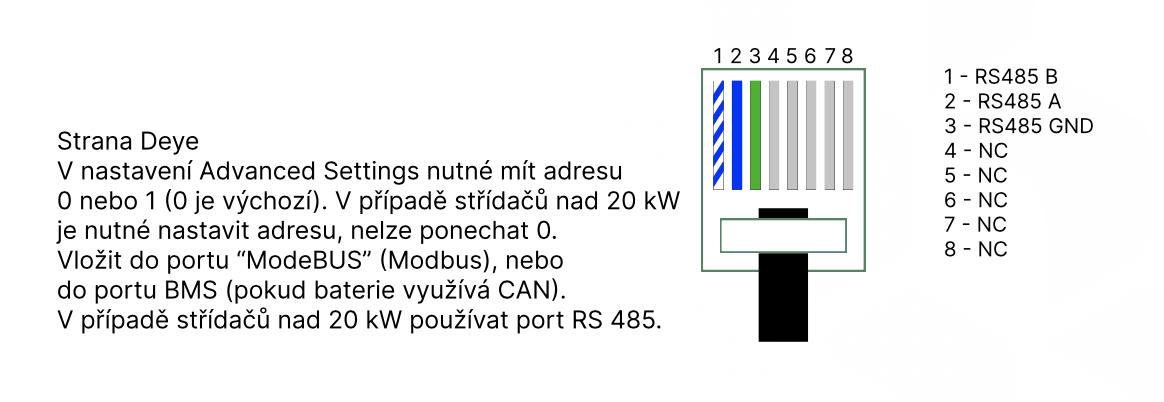

Nasuňte na kabel ochrannou průchodku a nakrimpujte modro-bílou žílu na pozici 1, modrou žílu na pozici 2 a volitelně zelenou žílu na pozici 3 (uzemnění)

Deye Piny
6

Na střídači nastavte MODBUS SN adresu na 1 (Setup, Advanced function, šipkou dolů do nastavení Paralelního nastavení). U nových desek (od verze 1.5, kdy je u portu napsáno Modbus) je nutné nastavit adresu na 1 (i pokud střídač není v paralelním zapojení, v takovém případě má zaškrtnuto Slave)

7

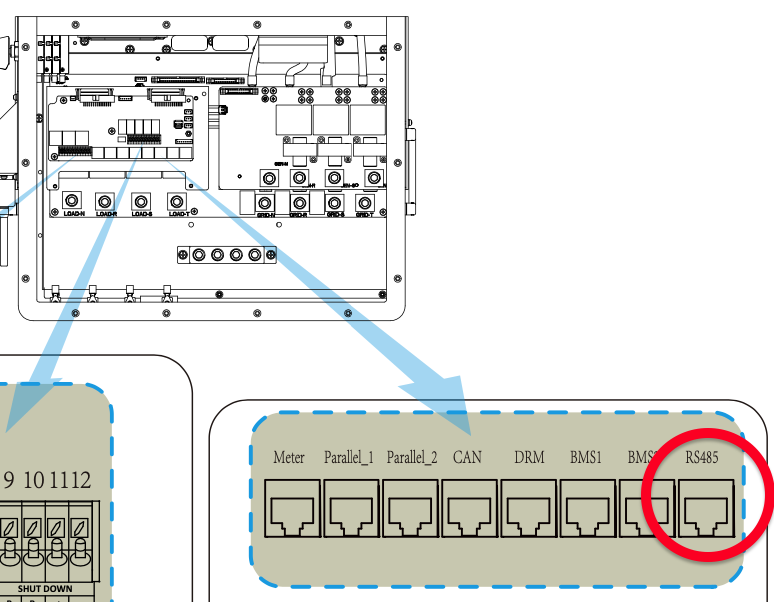

Zapojte kabel do střídače, zapojení se liší u nízkonapěťových a vysokonapěťových modelů

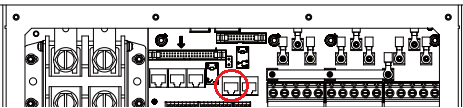

Kabel zapojte nově nakrimpovanou koncovkou do střídače DEYE do svorky Modbus. Na starších deskách je nápis Modebus.
Deye Modbus
8

Druhý konec kabelu ponechte původní a zapojte do Cubee One - druhý port zleva

Cubee Porty
9

Kontrola komunikace. Správně navázaná komunikace bude indikována zelenou LED u ikony střídače

Cubee Dioda 3 Zelená
