Jak připojit střídač Sofar Solar

Potřebné zařízení a materiály:

• Zařízení Cubee One
• Fotovoltaický střídač Sofar Solar
• Kabel s koncovkami RJ45 (Ethernetový kabel)

Upozornění: Pro stabilní funkci komunikace a ovládání je potřeba, aby byl firmware střídače aktualizován alespoň na verzi 110061. Na starších verzích přestane komunikace po několika dnech fungovat a jediným řešením je odpojení střídače od elektřiny a jeho opětovné připojení.

Informaci ohledně FW verze můžete nalézt například na adrese: https://globalhome.solarmanpv.com/plant/infos/device  Master Software Version：V110061

Pro aktualizaci kontaktujte svou instalační společnost, případně naši technickou podporu.

Postup připojení:

1. U dodaného ethernetového kabelu odštípněte jednu koncovku RJ45
2. Odstraňte izolaci asi 2 cm kolem žil
3. Odštípněte všechny žíly kromě modré a modro-bílé (bílý kabel s modrým pruhem)
4. Zapojte do COM svorkovnice modrou žílu na pozici 1 a modro-bílou žílu na pozici 3.  (alternativně připojte modrou žílu na pozici 2 a modro-bílou žílu na pozici 4) Svorkovnice se nachází uvnitř COM konektoru, který je možné odpojit od střídače. Pro přístup ke svorkovnici rozeberte vrchní kryt konektoru. Podobně, jako je ukázáno připojení vodičů ve videu zde.

Poznámka: Dle druhu instalace mohou být nekteré ostatní kontakty ve svorkovnici obsazeny. Typicky s vodiči pro komunikaci s baterií nebo externím wattmetrem.

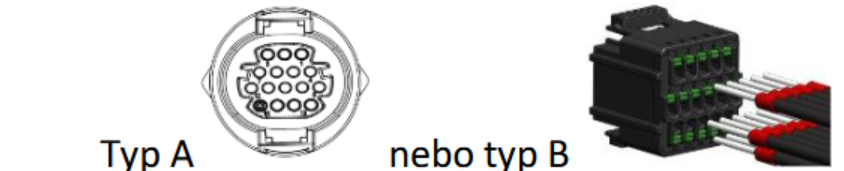

Svorkovnice může mít různý tvar, avšak vždy má 16 kolíků, které mají stejnou funkci:

1.
2. Kabel zapojte původní koncovkou do Cubee One - druhý port zleva

Kontrola komunikace:

Na zařízení Cubee One zkontrolujte, zda je navázáno spojení s fotovoltaickým střídačem. Správně navázaná komunikace bude indikována zelenou LED u ikony střídače.

Podpora: Pokud narazíte na potíže, obraťte se prosím na naší technickou podporu.
