Jak zapojit střídač Solax X3 Ultra
Manuál na zapojení střídače Solax X3 Ultra k zařízení Cubee One
Potřebné zařízení a materiály:
- Zařízení Cubee One
- Fotovoltaický střídač Solax X3 Ultra
- Kabel s koncovkami RJ45 (ethernetový kabel)
Postup zapojení:
1
Stáhněte si aplikaci Cubee a kompletně vytvořte novou domácnost
Předtím, než se začne zapojovat Cubee do střídače, je nutné mít staženou mobilní aplikaci. Kontrolka na Cubee nebude ukazovat správně zapojení střídače, dokud nebude kompletní vytvoření domácnosti. Návod na vytvoření nové domácnosti v aplikaci Cubee.
2
Postup v případě nabíjecí stanice na elektromobily v COM Portu
Pokud jste měli do portu COM připojenou nabíjecí stanici (Wallbox), a chcete místo ní zapojit Cubee, pak je nutná změna nastavení střídače. Nutné je otevřít Pokročilé nastavení, zadat heslo “2014”, otevřít nastavení Modbus a v menu, kde je vybrané EV Charger změnit výběr na RS485 a potvrdit. Pokud vidíte nastavení Address, zde ponechte hodnotu 1 a pokud vidíte nastavení Baudrate, zde ponechte 19200.
3
U dodaného ethernetového kabelu odštípněte jednu koncovku RJ45
Druhá strana kabelu zůstává původní a později ji zapojte do prostředního portu Cubee, viz krok 8.
4
Odstraňte izolaci asi 2 cm kolem žil
5
Odštípněte všechny žíly kromě bílo-modré, modré a volitelně i zelené
6

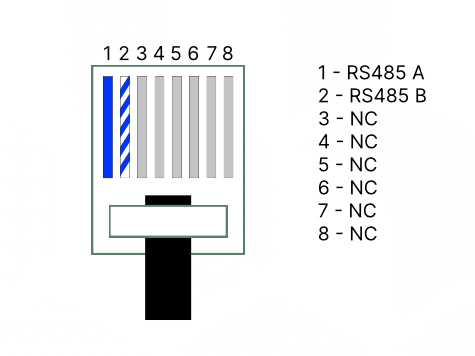

Nasuňte na kabel ochrannou průchodku a nakrimpujte modrou žílu na pozici 1 a modro-bílou žílu na pozici 2
7

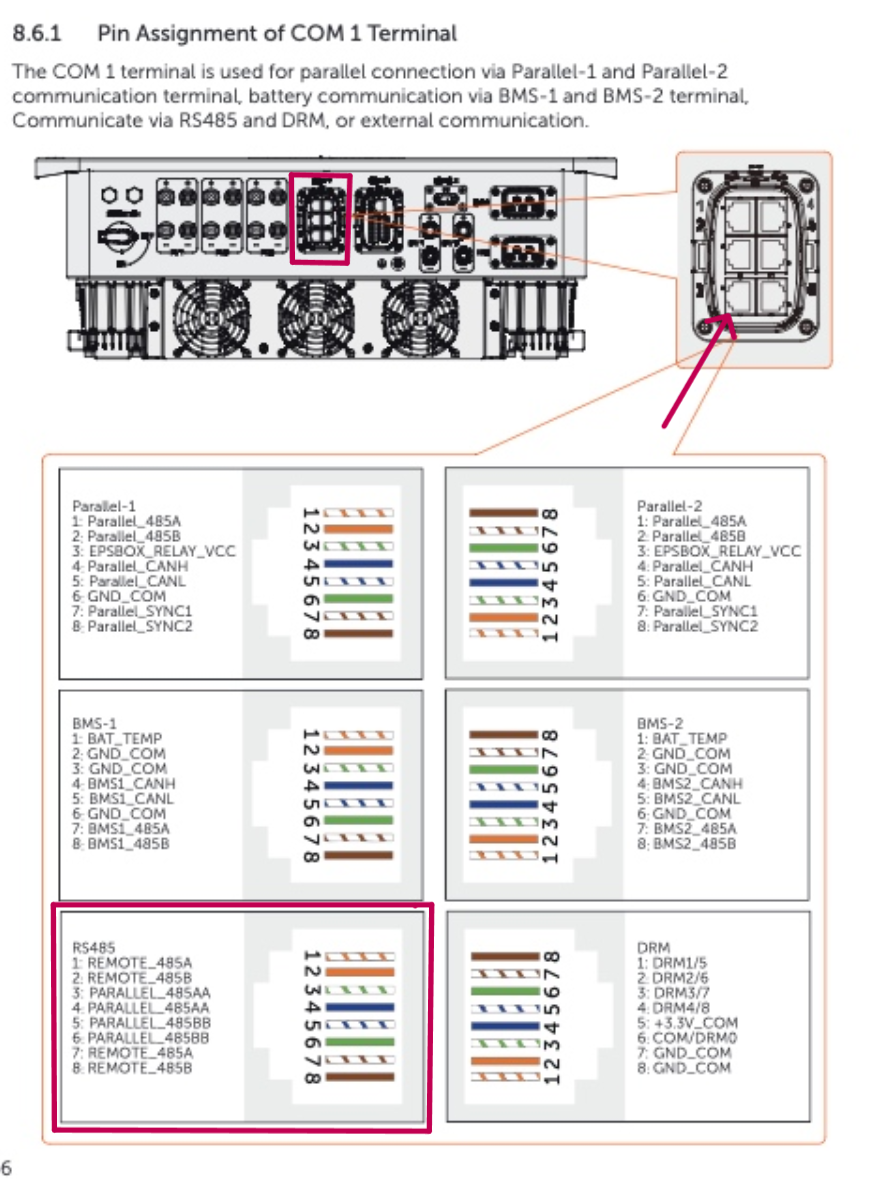

Solax x3 Ultra má 6 portů. Nakrimpovaný kabel je nutný zapojit do levého spodního portu
8
Druhý konec kabelu ponechte bez úprav (bez krimpování) a zapojte do Cubee One - druhý port zleva
9
Kontrola komunikace. Správně navázaná komunikace bude indikována zelenou LED u ikony střídače
