Jak zapojit střídač Huawei SUN 2000-50KTL-M3

Stáhněte si aplikaci Cubee a kompletně vytvořte novou domácnost

Rozmonujte svorkovnici

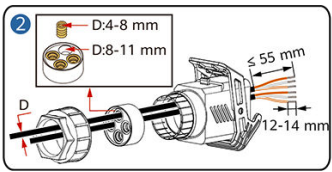

Rozmontování svorkovnice se začíná tím, že se zmáčnou pacičky. Dojte tak k oddělení svorkovnice od střídače. Odšroubuje se kulatý zadní kryt. Pokud je součastí i gumová krytka, vyndá se z ní krycí těsnění, tak aby kabel bylo možné prostčit. Nyní je nutné svorkovnici oddělit od plastového krytu. Aby se tak stalo, je potřeba zmáčknout dvě aretace (packy)

U dodaného ethernetového kabelu odštípněte jednu koncovku RJ45

Druhá strana kabelu zůstává původní a později ji zapojte do Cubee One - druhý port zleva, viz krok 10.

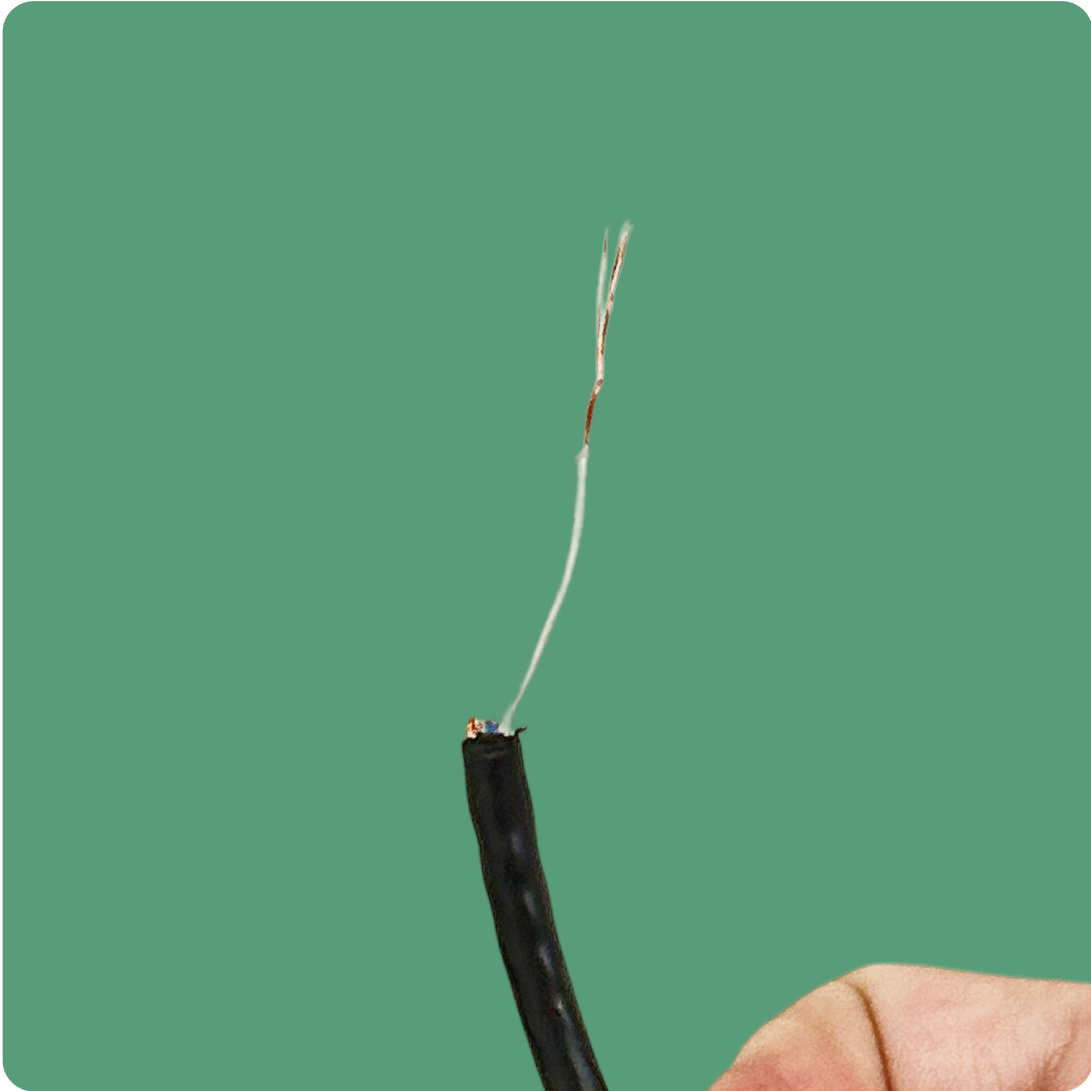

Odstraňte izolaci asi 2 cm kolem žil kabelu

Odštípněte všechny žíly v kabelu kromě bílo-modré a modré

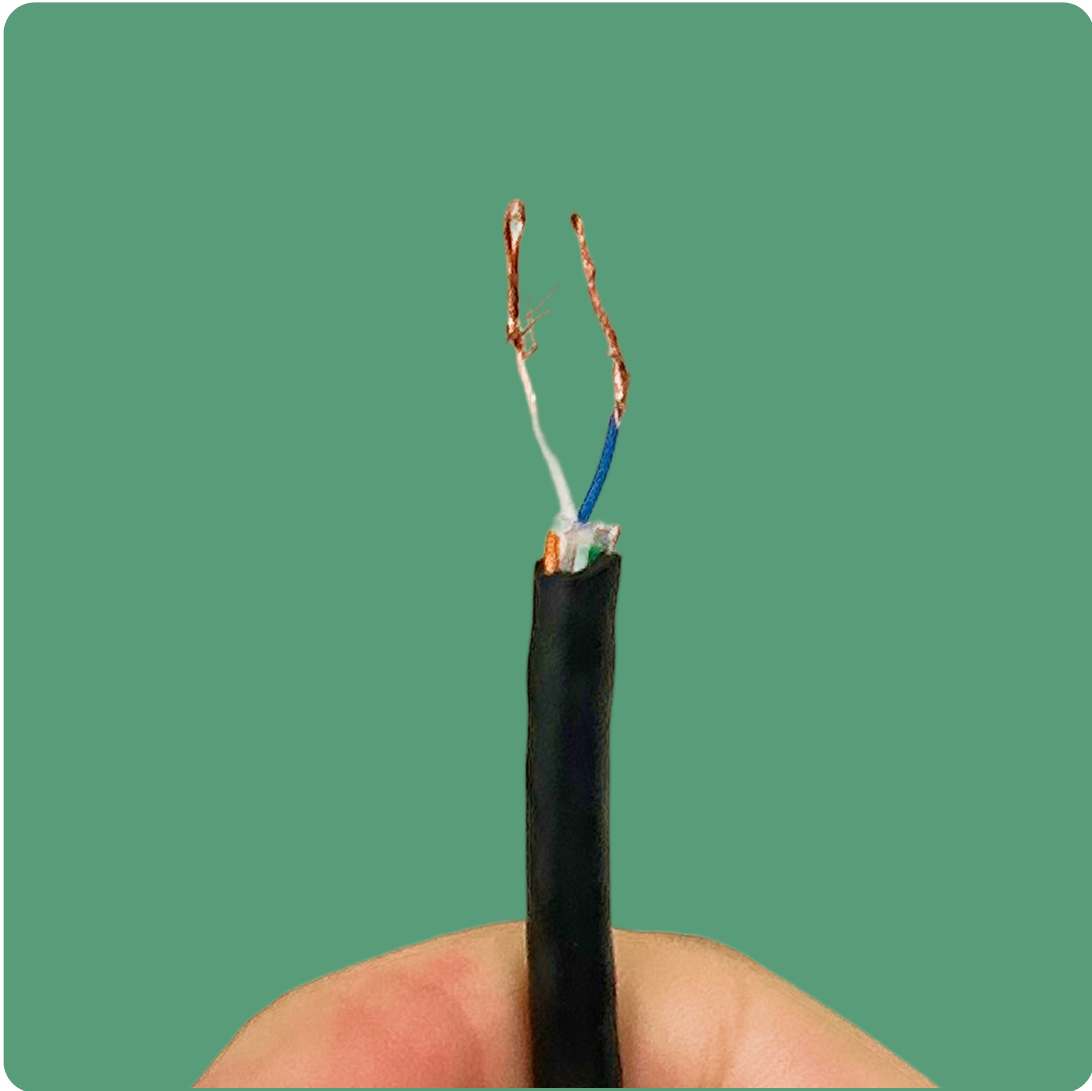

Oholte modrou a modrobílou izolaci na žilkách, abyste se dostali až ke kovovým vodičům

Zpevněte vodiče

Každý z kovových vodičů je potřeba zakroutit, přeložit a znovu zakroutit, aby se vodiče zpevnily. Kovové části jsou pak připravené k přímému zasunutí do pinů svorkovnice.

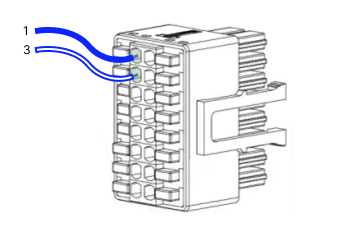

Zapojte modrou žílu na pozici 1 a modro-bílou žílu na pozici 3

Zapojte modrou žílu na pozici 1 a modro-bílou žílu na pozici 3 viz obrázek. Pokud jsou tyto pozice již obsazené, je nezbytné jiná zařízení odpojit a pozice uvolnit. Vložte žílu kabelu do svorkovnice, dostatečně hluboko aby byl mezi nimi kontakt.

Namontujte krytky

Na druhé straně kabelu zanechte původní koncovkou (bez krimpování) a zapojte do Cubee One - druhý port zleva

Kontrola komunikace. Správně navázaná komunikace bude indikována zelenou LED u ikony střídače
