Potřebné zařízení a materiály:
- Zařízení Cubee One
- Fotovoltaický střídač AlphaESS Smile G3
- Kabel s koncovkami RJ45 (Ethernetový kabel)
- Krimpovací kleště
Postup zapojení:
Stáhněte si aplikaci Cubee a kompletně vytvořte novou domácnost
Předtím, než se začne zapojovat Cubee do střídače, je nutné mít staženou mobilní aplikaci. Kontrolka na Cubee nebude ukazovat správně zapojení střídače, dokud nebude kompletní vytvoření domácnosti. Návod na vytvoření nové domácnosti v aplikaci Cubee.
Zkontrolujte RTU baud rate a Modbus adresu
V konfiguraci střídače zkontrolujte, že RTU baud rate je 9600. Modbus adresa nastavená v aplikaci musí být shodná jako Modbus adresa střídače. Pokud jste Modbus adresu v minulosti neměnili, pro střídače AlphaESS platí základní hodnota 85.

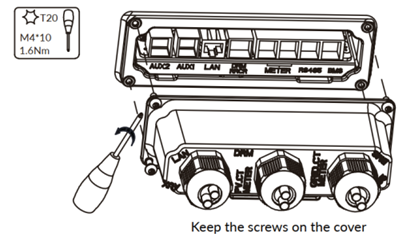

Odšroubujte obdélníkovou krytku
Ze spodu střídače se nachází krytka, která chrání přístup k portům. Tu je nutné odšroubovat, aby byl přístup k portům uvolněn.
U dodaného ethernetového kabelu odštípněte jednu koncovku RJ45
Druhá strana kabelu zůstává původní a později ji zapojte do Cubee One - druhý port zleva, viz krok 11.

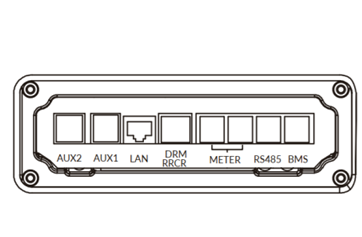

Nasuňte na kabel ochrannou průchodku a nakrimpujte modro-bílou žílu na pozici 4, modrou žílu na pozici 5
