Jak připojit střídač Wattsonic G3

Potřebné zařízení a materiály:

• Zařízení Cubee One
• Fotovoltaický střídač Wattsonic G3
• Kabel s koncovkami RJ45 (Ethernetový kabel)
• Štípací kleště na vodiče
• Šroubovák na svorkovnici

Postup připojení:

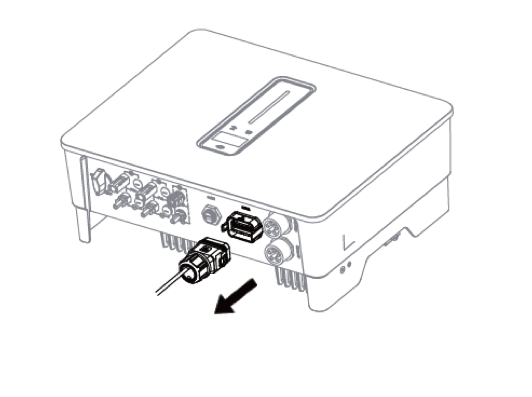

1. Odpojte na vašem střídači komunikační konektor COM. Pro vyndání stlačte jeho boky.

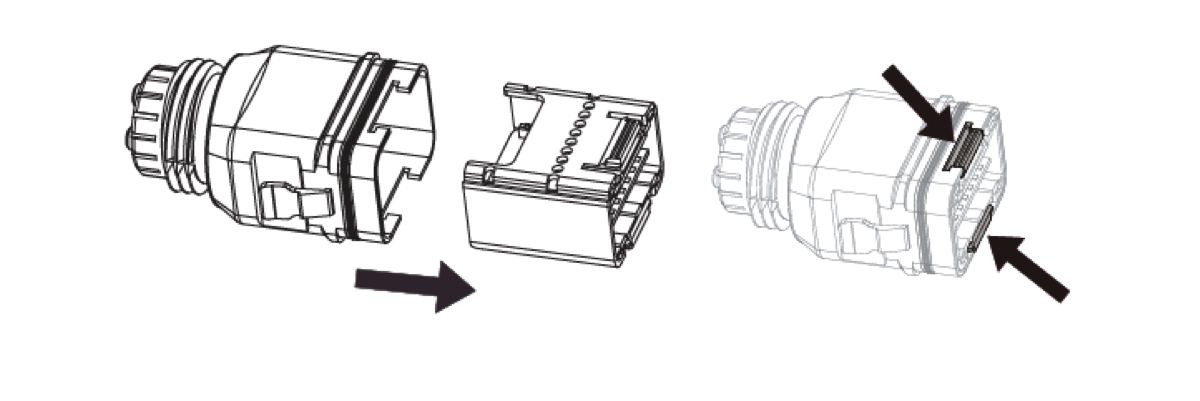

2. Rozeberte svorkovnici dle obrázku

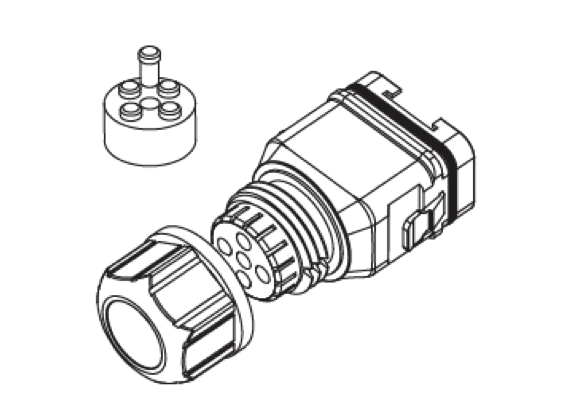

3.  Odšroubujte z konce matici a připravte otvor v kabelové průchodce
4. U dodaného ethernetového kabelu odštípněte jednu koncovku RJ45

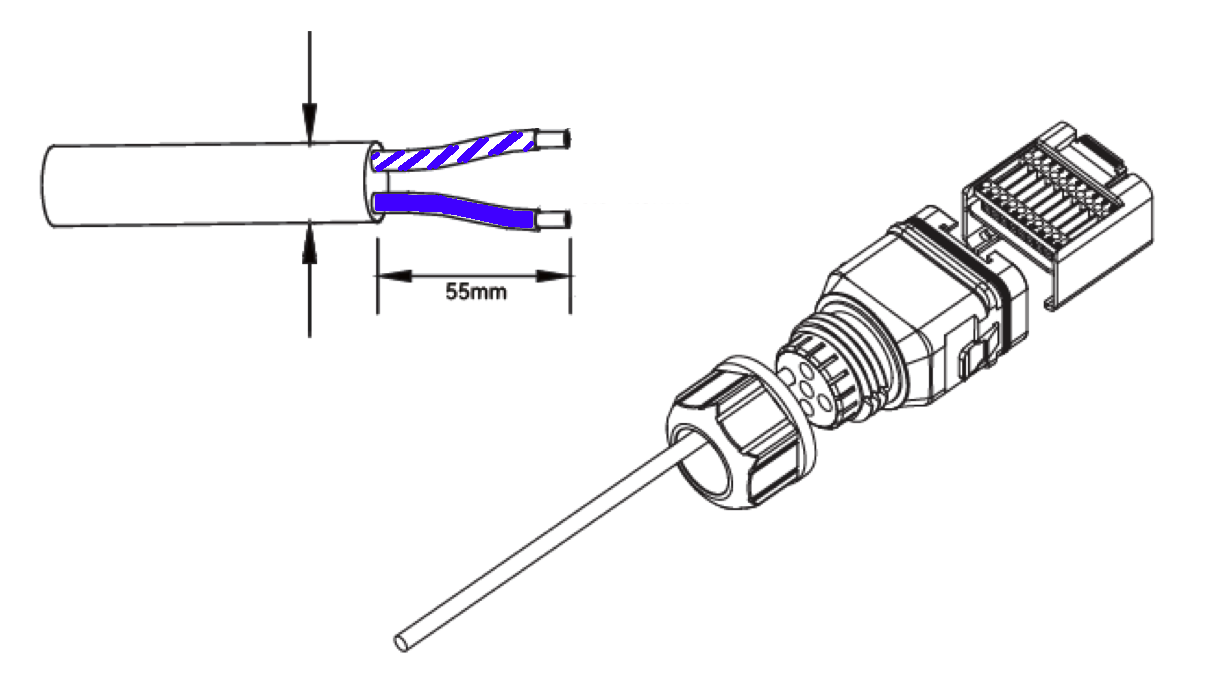

5. Odstraňte izolaci cca 5,5 cm kolem žil
6. Odštípněte všechny žíly kromě bílo-modré a modré

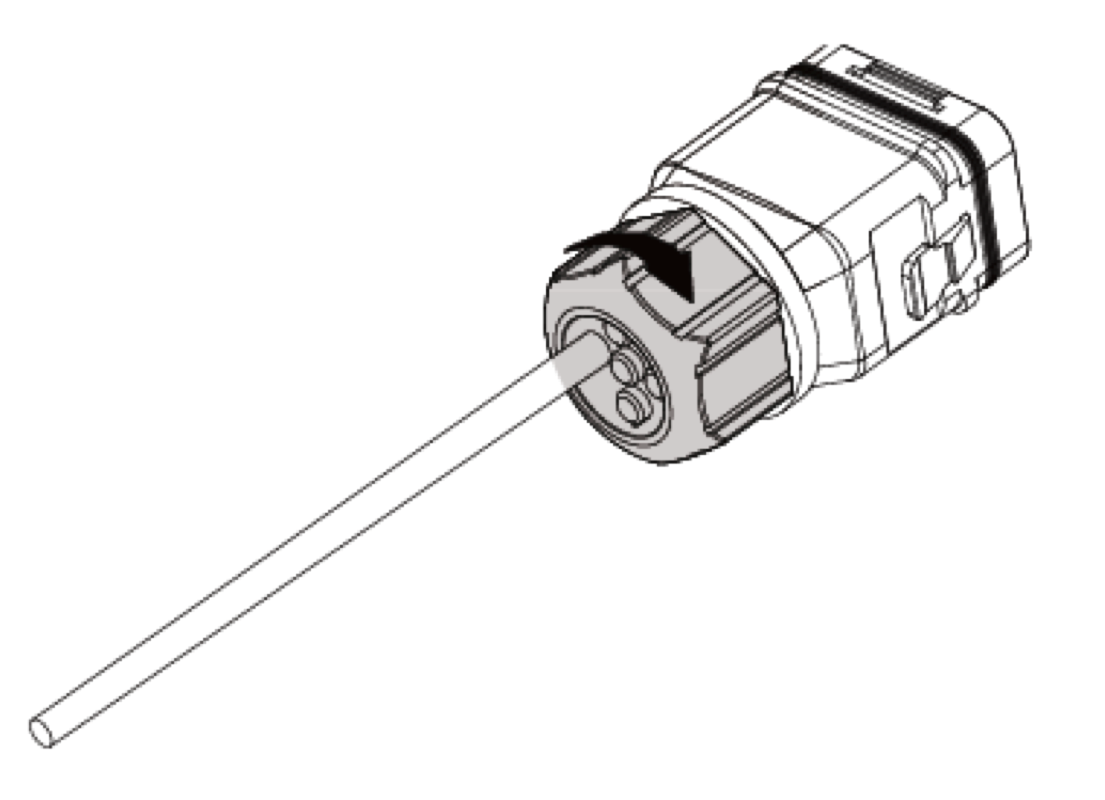

7. Kabel provlečte maticí, kabelovou průchodkou a tělem konektoru, až k svorkovnici

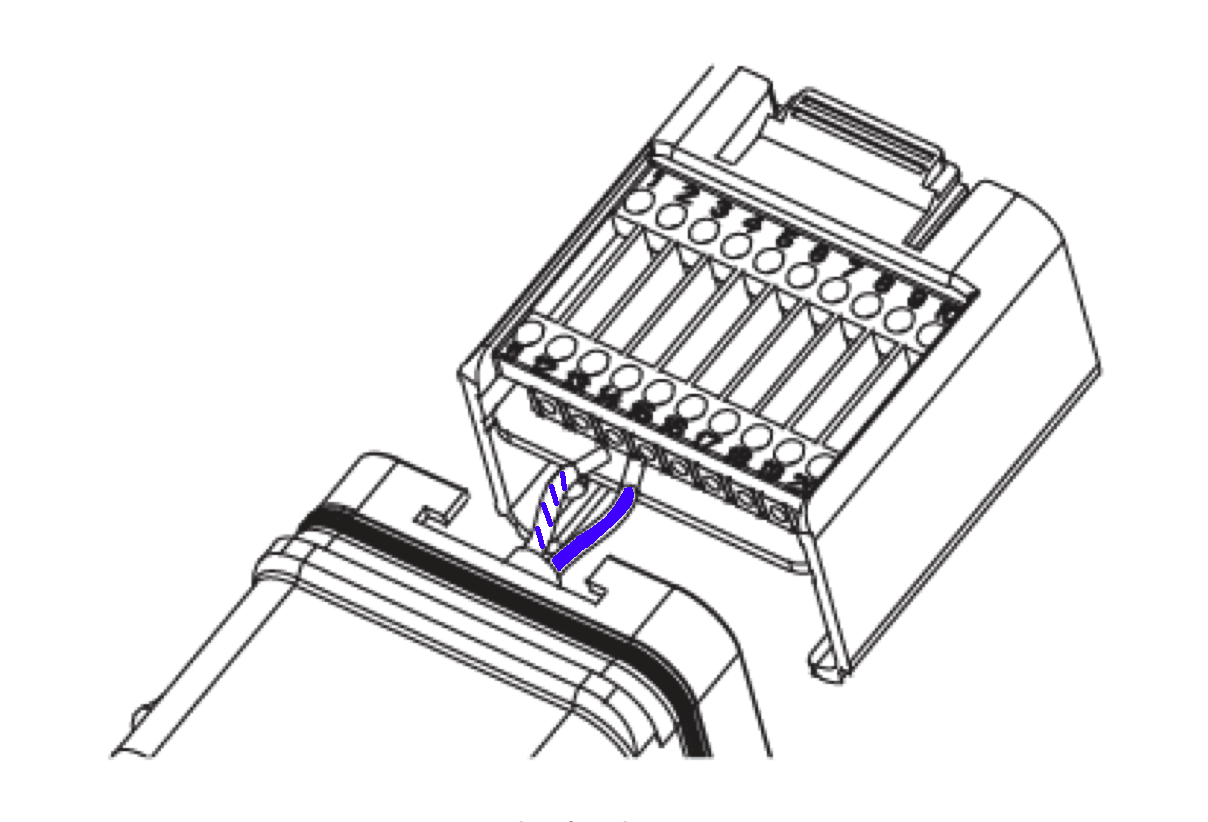

8. Vodiče připojte na pozice 13 - bílo-modrá a 14 - modrá a přišroubujte
9. Svorkovnici opět složte a připojte ke střídači

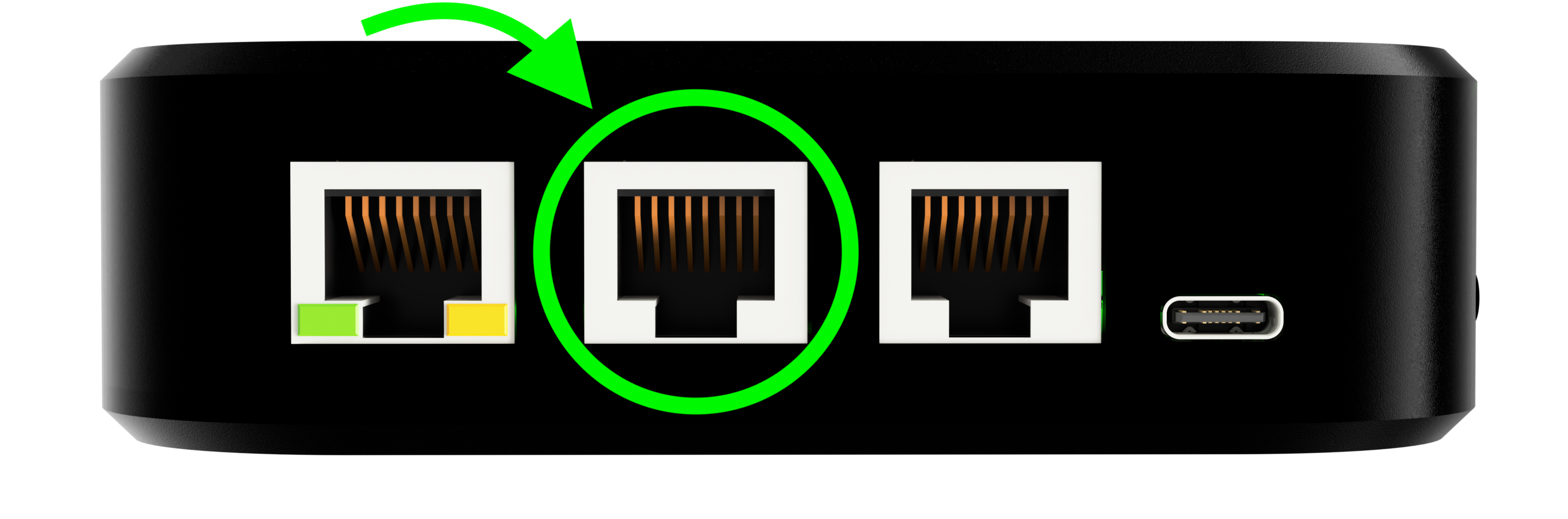

• Kabel zapojte původní koncovkou do Cubee One - druhý port zleva

Kontrola komunikace:

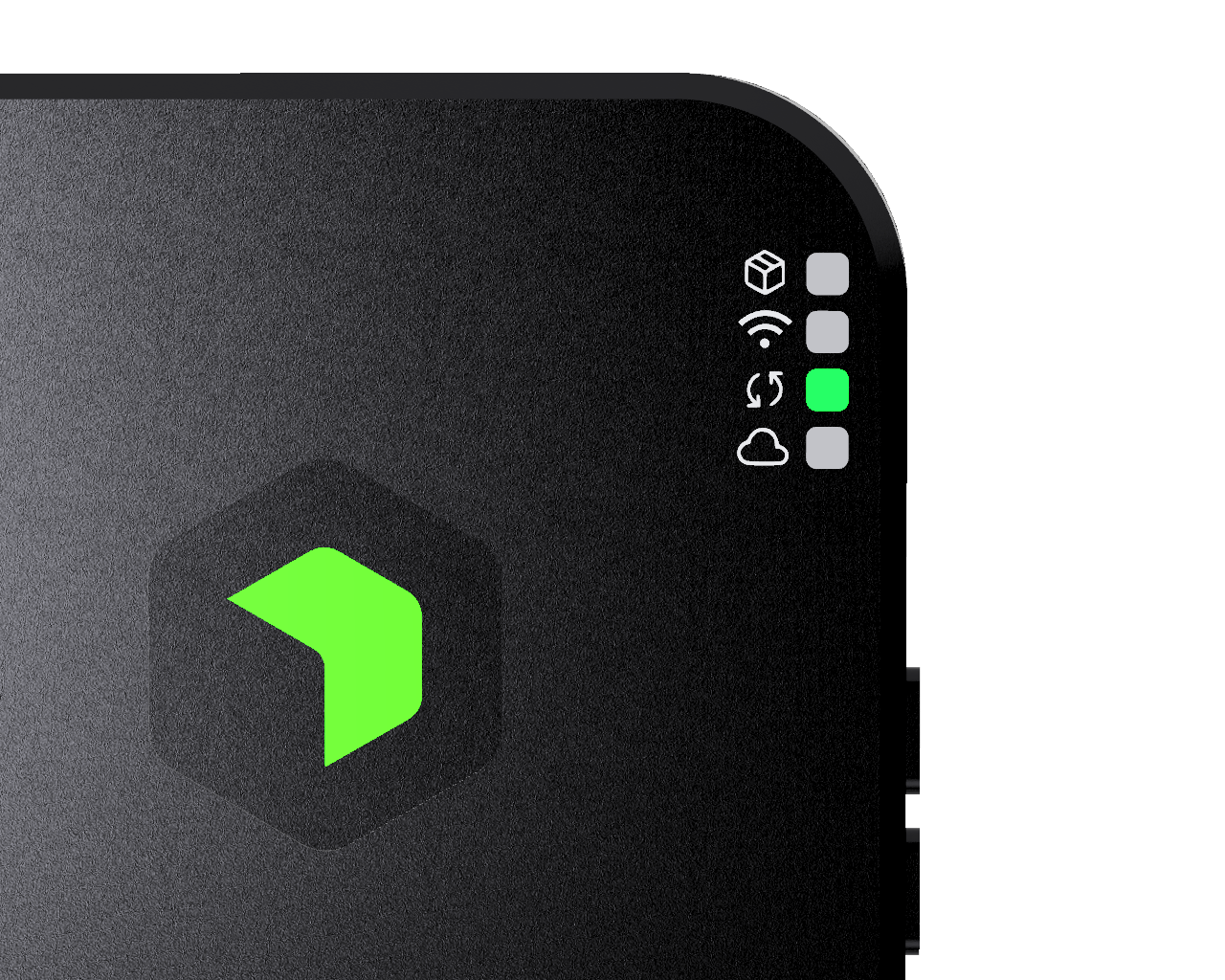

Na zařízení Cubee One zkontrolujte, zda je navázáno spojení s fotovoltaickým střídačem. Správně navázaná komunikace bude indikována zelenou LED u ikony střídače.

Podpora: Pokud narazíte na potíže, obraťte se prosím na naší technickou podporu.
